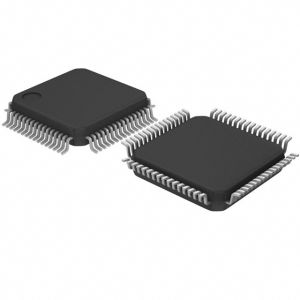

STM32F103R8T6 MCUは運動制御/USBを用いる頻度72のMHzの欠いたり/できる
型式番号:STM32F103R8T6
原産地:元及び新しい
最低順序量:10pcs
支払の言葉:T/T、ウェスタン・ユニオン、Paypal
供給の能力:10000pcs
受渡し時間:1-3days
企業との接触
Add to Cart
正会員
Shenzhen China
住所：
ルーム 1204、DingCheng International Building、518028 Futian District、SHENZHEN、CN
サプライヤーの最後のログイン時間:
内 48 時間
製品詳細
会社概要
製品詳細
運動制御、USBおよび缶とのMCUの破片STM32F103R8T6 MCU
記述:
STM32F103xx媒体密度の性能ライン家族は72のMHzの頻度、高速埋め込まれた記憶（フラッシュ・メモリ128までKバイトおよびSRAM 20 Kバイトまで）、および2台のAPBバスに接続される高められたI/Osおよびペリフェラルの広範な範囲で作動する高性能ARM®Cortex® M3 32ビットRISCの中心を組み込む。
すべての装置は2 12ビットADCs、1つのPWMのタイマーと3つの一般目的の16ビットのタイマー、また標準的な、高度の通信用インタフェースを提供する:2までI2CsおよびSPIs、3 USARTs、USBはおよびできる。
主要特点:
- ARM®32ビットCortex® M3 CPUの中心
- 最高の頻度72のMHzの、0待ち状態のメモリー アクセスの1.25 DMIPS/MHz （Dhrystone 2.1）の性能
- 単一周期乗法およびハードウェア部
- 記憶
- フラッシュ・メモリの64か128 Kバイト
- SRAMの20 Kバイト
- 時計、調整および補給管理
- 2.0から3.6ボルトの適用供給およびI/Os
- POR、PDRおよびプログラム可能な電圧探知器（PVD）
- MHzの水晶発振子4に16
- 内部8つのMHzによって工場整えられるRC
- 内部40のkHz RC
- CPUの時計のためのPLL
- 口径測定のRTCのための32のkHzの発振器
- ローパワー
- 睡眠、停止および待機モード
- RTCおよびバックアップ記録のためのVBATの供給
- 2つのx 12ビット、1 μs A/Dのコンバーター（16までのチャネル）
- 転換の範囲:0から3.6ボルト
- 二重サンプルおよび把握機能
- 温度検出器
- DMA
- 7チャネルのDMAコントローラー
- 支えられるペリフェラル:タイマー、ADC、SPIs、I2CsおよびUSARTs
- 80までの速い入力/出力の港
- 16の外部割込み機構のベクトルの26/37/51/80 I/Os、すべてのmappableおよびV耐久性があるほとんどすべての5
- モードをデバッグしなさい
- 連続ワイヤーは（SWD）デバッグしたり及びJTAGインターフェイス
- 7つのタイマー
- 3つの16ビットのタイマー、4つまでのIC/OC/PWMまたはパルスカウンター装置および求積法の（増加）エンコーダーの入力とのそれぞれ
- 16ビット、死時間の生成および非常停止が付いているPWMのタイマーを運動制御
- 2つのウォッチドッグ タイマー（独立者および窓）
- SysTickのタイマー24ビットdowncounter
- 9つまでの通信用インタフェース
- 2つまでのx I2Cインターフェイス（SMBus/PMBus）
- 3までUSARTs （ISO 7816インターフェイス、林のIrDAの機能、変復調装置制御）
- 2までSPIs （18のMbit/s）
- 缶インターフェイス（2.0B能動態）
- USB 2.0の全速力インターフェイス
- CRCの計算の単位、96ビット独特なID
- パッケージはECOPACK®である
働く変数:
装置は2.0から3.6ボルトの電源から作動する。それらは両方で利用できる– 40から+85の°Cの温度較差のそして– 40から+105の°Cの延長温度較差。パワー セービング モードの総合セットはローパワー適用の設計を可能にする。
Pacakge:
STM32F103xx媒体密度の性能ライン家族は6つのパッケージのタイプに装置を含める:36のピンから100つのピンから。選ばれる装置によってペリフェラルの異なったセットは、記述下の与えるこの家族で提案されるペリフェラルの完全な範囲の概観を含まれている。
QFP/LQFP/BGA
適用:
これらの特徴はSTM32F103xx媒体密度の性能ライン マイクロ制御回路家族をモーター
ドライブ、適用制御、医学および手持ち型装置、PCおよび賭博ペリフェラル、GPSのプラットホーム、産業適用、PLCs、インバーター、プリンター、走査器、警報システム、ビデオ通話装置およびHVACsのような広い応用範囲のために適したようにする。
