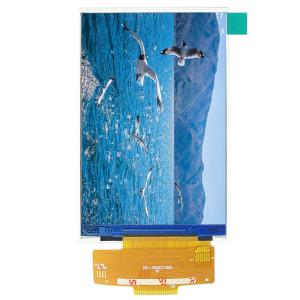

320x480 SPI LCDの表示ST7796 3.5インチのSpi Tft Lcd TFT LCDの表示画面
型式番号:JC3248A035N-1
原産地:中国
最低順序量:500
支払の言葉:L/C、T/T
供給の能力:5000pcs/day
受渡し時間:28day
企業との接触
Add to Cart
確認済みサプライヤー
Shenzhen Guangdong China
住所：
Dalangの通り、竜華区、シンセン都市、広東省
サプライヤーの最後のログイン時間:
内 27 時間
製品詳細
会社概要
製品詳細
- 3.5インチ320x480のtft LCDの表示。
- サンプルは郵送物の準備ができている。
- タッチ パネルは任意である。
- 良質および低価格の保証された質。
- 製品種目はいろいろな種類のサイズと完全である。
- 長期安定した供給
| 名前 | 変数 |
| SKU | JC3248A035N-1 |
| 表示色 | RGB 65K色 |
| 接触モード | 接触なし |
| スクリーン・サイズ | 3.5 （インチ） |
| タイプ | TFT |
| 運転者IC | ST7796 |
| 決断 | 320*480 （ピクセル） |
| モジュール インターフェイス | 4ワイヤーSPI |
| 作用面積 | 73.44 （L） X48.96 （W） MM |
| 外のり寸法 | 85.5 （L） X54.94 （W） X2.50 （H） MM |
| 実用温度 | -20℃~60℃ |
| 保管温度 | -30℃~70℃ |
| 作動の電圧 | 3.3V |
| 視覚角度 | 12:00の時 |
| プロダクト重量（パッケージの含んでいること） | 30 （g） |
インターフェイス定義
| 数 | Pinのラベル | Pinの記述 |
| 1 | GND | 力の地面 |
| 2 | 調整 | LCDは信号、低レベルの調整を再調節した |
| 3 | SCL | 刻時信号 |
| 4 | RS | 指示データ選択L:指示H:データ |
| 5 | CS | LCDの破片の選り抜き信号、活動的な低速 |
| 6 | SDA | 制御データ伝達 |
| 7 | SDO | 制御データの出力 |
| 8 | GND | 力の地面 |
| 9 | VCC | 2.8~3.3V入力 |
| 10 | レダ | バックライトLEDの肯定的な極端 |
| 11 | K1 | バックライトLEDの否定的な極端 |
| 12 | K2 | バックライトLEDの否定的な極端 |
| 13 | K3 | バックライトLEDの否定的な極端 |
| 14 | K4 | バックライトLEDの否定的な極端 |
| 15 | XL | 接触ｘ軸 |
| 16 | YU | 接触ｙ軸 |
| 17 | XR | 接触ｘ軸 |
| 18 | YU | 接触ｙ軸 |
