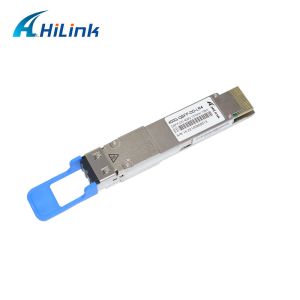

FEC DDMの二重LCとのSMFの繊維光学のトランシーバー モジュールQSFP DD 400G LR4 10KM
型式番号:HL-QSFP-DD-LR4
産地:広東,中国
最低順序量:1pc
支払の言葉:T/T、ウェスタン・ユニオン、paypal MoneyGram
供給の能力:1日あたりの100PCS
受渡し時間:3-5仕事日
企業との接触
Add to Cart
確認済みサプライヤー
Shenzhen Guangdong China
住所：
11F DongMingの建物、Minzhiの通り、竜華区、シンセン、中国
サプライヤーの最後のログイン時間:
内 27 時間
製品詳細
会社概要
製品詳細
FEC DDMの二重LCが付いているQSFP DD 400G LR4 SMFの繊維光学のトランシーバー10KM
このプロダクトは10kmの光通信の適用のために設計されている400Gb/sクォードの小さい形式要素プラグイン可能二重密度（QSFP-DD）光学モジュールである。モジュールはCWDMの光シグナルの4つのチャネルに50Gb/s （PAM4）電気入力データの8つのチャネルを、変える
400Gb/s光学伝達のための単一チャネルにそれらを多重型にする。逆に、受信機の側面で、モジュールはCWDMの光シグナルの4つのチャネルに光学的に400Gb/s光学入力を多重分離し、50Gb/s （PAM4）電気アウトプット データの8つのチャネルにそれらを変える。
特徴
迎合的なQSFP-DD MSA
迎合的な100G Lambda MSA 400G-LR4の指定
4 CWDMの車線MUX/DEMUXの設計
8x53.125Gb/s電気インターフェイス（400GAUI-8）
データ転送速度106.25Gbps （PAM4）のperchannel
最高のパワー消費量12W
複式アパートLCのコネクター
作動の場合温度:70℃への0
FECの単一モード繊維（SMF）の10kmまで伝達
迎合的なRoHS
光学特徴
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | 参考. | |||
| 送信機 | |||||||||
波長の割り当て | L0 L1 L2 L3 | 1264.5 1284.5 1304.5 1324.5 | 1271 1291 1311 1331 | 1277.5 1297.5 1317.5 1337.5 | nm | ||||
調節フォーマット | PAM4 | ||||||||
サイド モード抑制の比率 | SMSR | 30 | dB | ||||||
総平均進水力 | PT | 10 | dBm | ||||||
平均進水力、各車線 | PAVG | -2.8 | 4.0 | dBm | 1 | ||||
外の光学調節広さ（OMAouter）、各車線 | POMA | 0.2 | 4.2 | dBm | 2 | ||||
TDECQ引くOMAouter、各車線の進水力 | ERの≥ 4.5dBのため ERのため < 4=""> |
| -1.2 -1.1 | dB | |||||
PAM4のための送信機および分散の目の閉鎖、各車線 | TDECQ | 3.9 | dB | ||||||
TDECQ – （c）の各車線10*log | 3.9 | dB | |||||||
絶滅の比率 | ER | 3.5 | dB | ||||||
何れかの2つの車線（OMAouter）間の進水力の相違 | 4 | dB | |||||||
RIN15.6 OMA | RIN | -136 | dB/Hz | ||||||
光学リターン・ロスの許容 | TOL | 15.6 | dB | ||||||
送信機の反射率 | RT | -26 | dB | ||||||
| 送信機の遷移時間 | 17 | ps | |||||||
送信機、各車線の平均進水力 | Poff | -20 | dBm | ||||||
| 受信機 | |||||||||
データ転送速度、各車線 | 53.125 ± 100 PPM | GBd | |||||||
| 損傷閾値、各車線 | THd | 5 | dBm | 4 | |||||
平均受信機力、各車線 | -9.1 | 4 | dBm | 5 | |||||
受け取りなさい力、各車線（OMA）を | 4.2 | dBm | |||||||
重点を置かれた受信機の感受性（OMAouter）、 各車線（最高） | SRS | -4.1 | dBm | 6 | |||||
LOSは非主張する | LOSD | -12.1 | dBm | ||||||
LOSは主張する | LOSA | -20 | dBm | ||||||
LOSヒステリシス | LOSH | 0.5 | dB | ||||||
圧力の受信機の感受性（ノート7）のための重点を置かれた条件 | |||||||||
PAM4 （SECQ）のための重点を置かれた目の閉鎖、 テストの下の車線 | 3.9 | dB | |||||||
各侵略者の車線のOMAouter | 0.5 | dBm | |||||||
注:
1. 平均進水力は、各車線（分）信号強度の報知的、ない主な表示器である。この価値の下の進水力の送信機は迎合的である場合もない; 但し、これの上の価値は承諾を保障しない。
2. ここに指定されるの < 1="">TDECQの絶滅の < 4="">比率。
3.Ceqは参照の平衡装置の騒音の強化のための記述IEEE Std 802.3-2018節121.8.5.3で定義される係数である。
4. 平均は力を受け取る、各車線（分）は信号強度の報知的、ない主な表示器である。この価値の下の受け取られた力は迎合的である場合もない;但し、これの上の価値は承諾を保障しない。
5.The受信機は、損傷なしで、この平均出力のレベルを持っている光学入力信号への連続的な露出を容認できる。
2.4x10-4へのBERの同輩のためのTP3の一致テスト信号との6.Measured。
7. これらのテスト条件は重点を置かれた受信機の感受性を測定するのためである。それらは受信機の特徴ではない。
適用
データ センタの結合
400Gイーサネット
Infinibandは相互に連結する
企業ネットワーキング
両立性
Hilinkの光学トランシーバーの100%の両立性:Cisco、華為技術、Ciena、H3C、HP、極端、鋳物場、ブロケード、Dリンク、Alcatel、Mikrotik、Finisar、Netgear、Nortel、杜松、Ruijie、Zyxel、等。
細部の写真
Hilinkの利点
1. Hilinkは10年の経験のこの分野を2007年に確立するために、専門にする。
2."は信用基礎、質である第1」、すべての私達のプロダクト新しい、私達決して使用しない中古の部品をではない。
3.
私達のプロダクトはCisco、華為技術、Ciena、H3C、HPの極端、鋳物場、ブロケード、Dlink、Alcatel、Riverstoneと互換性がある、
Enterasys、Netgear、Nortel、杜松、Ruijie、Zyxel、等。
4. 私達は郵送物の日付からのすべての私達のプロダクトに保証3年の提供する。
5. 私達のプロダクトすべてはセリウム、ROHS、FCCを通って得る。
6. 私達はまた光学解決をDWDM CWDM WDMに与える。
FAQ
1. 私はサンプル順序があってもいいか。あなたのMOQは何であるか。
サンプル順序は商品の質をテストするために支えられる。1部分はMOQである。
混合されたサンプルは受諾可能である。
2. 調達期間は何であるか。
規則的な商品のための支払を受け取った後1-3日普通在庫で保っている私達;
たくさんのために、HilinkTechのあなたの販売代理人からサポートおよび細部を得る。
3. 出荷の方法は何およびどの位である期間であるか。
DHL、UPS、Federal ExpressまたはTNTはあなたの選択に従って取られる。到着は普通3-5日を取る。
4. あなたの保証は何であるか。
3年の保証。技術のサポート、取り替えまたは払い戻しを得る。
