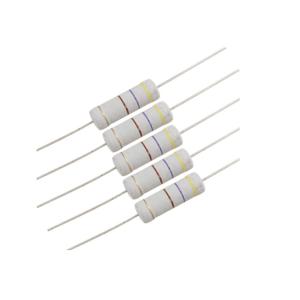

ミニチュア化されたMOF 燃えない金属酸化膜抵抗器 470R 5W 700V 470オム 2485 グレー 自動挿入
特徴
● 既存のモデルより 50% 小さく
● フラット不可
● 高い 信頼性
● 自動 挿入
●基準規格 IEC 60115-2,IEC 60115-4,JIS C 5201-4,EIAJ RC-2138
● RoHS に 準拠 する
適用範囲
この仕様は,Aolittel Technology Co., Ltd.が製造する金属酸化フィルムレジスタには利用可能で,環境関連物質のRoHS試験要件に準拠しています.
タイプ指定 (例)
タイプ指定は,次の形式で指定される.
M についてオーF について 4/4W 10K J T52
MOF:型-金属酸化フィルムレジスタ
1/4W: 定位電源
普通 小さい
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W
10K:名目抵抗値 E-24シリーズ E-96シリーズ
J:抵抗容量 J ± 5% G ± 2% F ± 1%
T52 について
形式
P型
M型
MB型
FK1タイプ
FK2型
FKK型
定位電源
定位電力は,指定された環境温度に連続的に負荷をかけることができる最大電源である.
温度が70°Cを超えると,名乗電力を決定する.
低減曲線から
タイプ | 定位電源 | 最大作業量 電圧 | 最大過負荷 電圧 | ダイレクトリック抵抗性 電圧 | 抵抗力 範囲 (Ω) | |
正常サイズ | MOF1/4W | 0.25W | 250V | 500V | 500V | 0.1Ω~100KΩ |
MOF1/2W | 0.5W | 350V | 700V | 700V | 0.1Ω~100KΩ | |
MOF1W | 1W | 500V | 800V | 900V | 0.1Ω~100KΩ | |
MOF2W | 2W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
MOF3W | 3W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
MOF5W | 5W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
サイズが小さい | MOF1/2WS | 0.5W | 350V | 700V | 500V | 0.1Ω~100KΩ |
MOF1WS | 1W | 350V | 800V | 700V | 0.1Ω~100KΩ | |
MOF2WS | 2W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
MOF3WS | 3W | 500V | 1000V | 1000V | 0.1Ω~100KΩ | |
MOF5WS | 5W | 500V | 1000V | 1000V | 0.1Ω~100KΩ |
構造図
抵抗器 (MOFシリーズ) の構成は次のとおりである.
はい | ポイント | 材料 |
1 | セラミック・コア | 高アルミニウムセラミックが使用されています |
2 | 抵抗要素 | 抵抗要素は金属酸化膜からなる. |
3 | ターミナル | 缶詰の鉄のキャップ |
4 | 接続 | 溶接で覆われた鉛線は,溶接法で蓋に固定しなければならない. |
5 | 鉛線 | 溶接された,または缶詰で焼却されたワイヤ. |
6 | 仕上げ絵 | シリコン樹脂を使用します. UL-94V-0 非燃焼性仕様に従って. |
7 | 指示 | 色のコード |
レジスタ体色
正常サイズ | サイズが小さい | ||
タイプ | 色 | タイプ | 色 |
MOF1/4W,MOF1/2W MOF1W,MOF2W MOF3W,MOF5W | グレー | MOF1/2WS,MOF1WS MOF2WS,MOF3WS, MOF5WS | ピンク |
外部寸法
1) P型
タイプ | サイズ | |||||
普通のサイズ | サイズが小さい | 私は | L について | ψD | ψd | H |
MOF1/4W | MOF1/2WS | 60 | 6.5±05 | 2.3±05 | 0.45±005 | 28.0±20 |
MOF1/2W | MOF1WS | 60 | 9.0±05 | 3.2±05 | 0.50±005 | 28.0±20 |
MOF1W | MOF2WS | 60 | 11.5±10 | 4.5±05 | 0.7 0±005 | 25.0±20 |
81 | 11.5±10 | 4.5±05 | 0.7 0±005 | 35.0±20 | ||
94 | 11.5±10 | 4.5±05 | 0.7 0±005 | 42.0±20 | ||
MOF2W | MOF3WS | 60 | 15.0±10 | 5.0±05 | 0.70±005 | 23.0±20 |
70 | 15.0±10 | 5.0±05 | 0.70±005 | 28±2 とすると0 | ||
81 | 15.0±10 | 5.0±05 | 0.70±005 | 33.0±20 | ||
94 | 15.0±10 | 5.0±05 | 0.70±005 | 40.0±20 | ||
MOF3W | MOF5WS | 81 | 17.5±10 | 6.0±05 | 0.70±005 | 38.0±20 |
MOF5W | 94 | 24.5±10 | 8.0±05 | 0.70±005 | 35.0±20 |
2) 軸性鉛テーピング--Txx型
タイプ | テープ | サイズ | ||||||||||
普通のサイズ | サイズが小さい | L について | W | P | L1-L2 マックス | T | Z マックス | R マックス | t マックス | e マックス | S マックス | |
MOF1/4W | MOF1/2WS | T26 | 6.0±05 | 26+1-0 | 5±05 | 0.5 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 6.0±05 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
MOF1/2W | MOF1WS | T52 | 9.0±10 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
MOF1W | MOF2WS | T52 | 11.0±10 | 52±1 とすると0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 11.0±10 | 73±1 となる0 | 5±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
MOF2W | MOF3WS | T52 | 15.0±10 | 52±1 とすると0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 15.0±10 | 73±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
T84 | 15.0±10 | 84±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
MOF3W | MOF5WS | T84 | 17.5±15 | 84±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
MOF5W | T84 | 24.5±15 | 84±1 となる0 | 10±05 | 1.0 | 6±05 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
3) MB タイプ
ワット | 尺寸 (mm) | |||||||
D | L について | P±10 | H1±10 | H2±05 | d±005 | t±015 | qMax | |
1/2w,1w | 3.2±05 | 9.5±05 | 12.5 / 15 | 10.5 | 4.5 | 0.50 | 1.2 | 3 |
1w,2w | 4.5±10 | 11.5±10 | 15 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
2w,3ws | 5.0±10 | 15.5±10 | 20 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
3W5WS | 6.0±10 | 17.5±10 | 25 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
5W | 8.0±10 | 24.5±10 | 30 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
4) M型
ワット | 尺寸 (mm) | |||
ΦD | L について | P±10 | H±1 について0 | |
1/8w,1/6w | 10.8±03 | 3.2±05 | 6 | 8 |
1/4w,1/2ws | 2.3±05 | 6.5±05 | 10 | 8 |
1/2w,1w | 3.5±05 | 9.5±05 | 12.5 / 15 | 10 |
1w,2w | 4.5±10 | 11.5±10 | 15 | 10 |
2w,3ws | 5.0±10 | 15.5±10 | 20 | 10 |
3w | 6.0±10 | 17.5±10 | 25 | 10 |
5w | 8.0±10 | 24.5±10 | 30 | 10 |
5)MK型
ワット | 尺寸 (mm) | ||||
D | L について | P±10 | H±1 について0 | H1±10 | |
1/2w,1w | 3.2±05 | 9.5±05 | 12.5 | 10 | 4.5 |
1w,2w | 4.5±10 | 11.5±10 | 15 | 10 | 4.5 |
2w,3ws | 5.0±10 | 15.5±10 | 20 | 10 | 4.5 |
3W5WS | 6.0±10 | 17.5±10 | 25 | 10 | 4.5 |
6) F型
ワット | 尺寸 (mm) | ||||
ΦD | L について | P±2 について0 | E マックス | H±1 について0 | |
1/2w,1w | 3.2±05 | 9.5±05 | 6 | 3.5 | 5 から 8 |
1w,2w | 4.5±10 | 11.5±10 | 8 | 3.5 | 5 から 8 |
2w,3ws | 5.0±10 | 15.5±10 | 8 | 3.5 | 5 から 8 |
3w | 6.0±10 | 17.5±10 | 8 | 3.5 | 5 から 8 |
7) FK2タイプ
ワット | 尺寸 (mm) | ||||
ΦD | L について | P±2 について0 | E マックス | H±1 について0 | |
1/2w,1w | 3.2±05 | 9.5±05 | 6 | 3.5 | 5 から 8 |
1w,2w | 4.5±10 | 11.5±10 | 8 | 3.5 | 5 から 8 |
2w,3ws | 5.0±10 | 15.5±10 | 8 | 3.5 | 5 から 8 |
3w | 6.0±10 | 17.5±10 | 8 | 3.5 | 5 から 8 |
8)FKK型
ワット | 尺寸 (mm) | |||||
ΦD | L について | P±10 | E マックス | H1±10 | H2±10 | |
1/2w,1w | 3.2±05 | 9.5±05 | 5〜7 | 3.5 | 8 | 4.5 |
1w,2w | 4.5±10 | 11.5±10 | 5から9 | 3.5 | 8 | 4.5 |
2w,3ws | 5.0±10 | 15.5±10 | 5から9 | 3.5 | 8 | 4.5 |
3w | 6.0±10 | 17.5±10 | 5〜10 | 3.5 | 8 | 4.5 |
パッケージ
A.箱詰めのテープ (Ammoパッケージ) 箱のサイズと量
タイプ | 形式 | 量 | 尺寸 (mm) | |||
普通のサイズ | サイズが小さい | L について | W | H | ||
MOF1/4W | MOF1/2WS | T26 | 5000 PCS | 260 | 50 | 100 |
T52 | 5000 PCS | 260 | 80 | 100 | ||
MOF1/2W | MOF1WS | T52 | 2000 PCS | 260 | 80 | 85 |
MOF1W | MOF2WS | T52 | 1000 PCS | 260 | 80 | 85 |
T73 | 1000 PCS | 260 | 95 | 92 | ||
MOF2W | MOF3WS | T52 | 1000 PCS | 260 | 80 | 100 |
T73 | 1000 PCS | 260 | 95 | 92 | ||
MOF3W | MOF5WS | T84 | 500PCS | 260 | 110 | 75 |
MOF5W | T84 | 250PCS | 260 | 110 | 75 |
B. 箱の中のテープ 大量 (Ammo Bulk) 箱のサイズと量
タイプ | 形式 | 量 | 尺寸 (mm) | |||
普通のサイズ | サイズが小さい | L について | W | H | ||
MOF1/4W | MOF1/2WS | P | 10000 PCS | 240 | 140 | 76 |
鋳造 | 10000 PCS | 240 | 140 | 76 | ||
MOF1/2W | MOF1WS | P | 5000 PCS | 240 | 140 | 76 |
鋳造 | 5000 PCS | 240 | 140 | 76 | ||
MOF1W | MOF2WS | P | 2000 PCS | 240 | 140 | 76 |
鋳造 | 2000 PCS | 240 | 140 | 76 | ||
MOF2W | MOF3WS | P | 2000 PCS | 240 | 140 | 76 |
鋳造 | 2000 PCS | 240 | 140 | 76 | ||
MOF3W | MOF5WS | P | 100PCS | 240 | 140 | 76 |
鋳造 | 250PCS | 240 | 140 | 76 | ||
MOF5W | P | 50PCS | 240 | 140 | 76 | |
鋳造 | 50PCS | 240 | 140 | 76 |
工場表示
メタルオキシドフィルム抵抗の定義
メタルオキシドフィルムレジスタは固定レジスタの一種で,電流の流れを一定のレベルに制限するために,レジスタとしてメタルオキシドフィルムを使用する.
金属酸化物とは?
金属酸化物は,酸素原子と他の元素の化学結合によって形成される金属化合物である.金属化合物は2種類以上の異なる原子から成る.例えば
(酸素と亜鉛)金属酸化フィルムレジスタでは,フィルムはチンオキシードを使用して構築されます.
青銅酸化物とは?
亜鉛酸化物は金属化合物の一種で,酸素原子と亜鉛の間の化学結合によって形成される.
金属酸化膜抵抗器の構築
メタルオキシドフィルムレジスタの構造は,メタルフィルムレジスタとほぼ似ている.メタルオキシドフィルムレジスタとメタルフィルムレジスタの主な違いはフィルム構築に使用された材料です.
メタルフィルムレジスタでは,ニッケルクロムなどの金属を使用してフィルムが作られ,メタルオキシドフィルムレジスタでは,チンオキシドなどの金属オキシードを使用してフィルムが作られる.
メタルオキシドフィルムレジスタは,チンのオキシドなどの金属オキシードでセラミックコアをコーティングすることによって作られる.チンのオキシッドにアンチモンのオキシードを加え,抵抗性を高める.金属酸化フィルムの抵抗性は,主に酸化チンに添加されたアンチモン酸化物の量に依存します..
金属酸化物 と 抗モニウム酸化物 から 出来 た フィルム は,電流 に 抵抗 的 な 要素 の よう に 作用 し て い ます.したがって,金属酸化物 フィルム は,電流 を ある 程度 に 制限 し て い ます.陶磁芯は,電気を隔離する材料として作用します.耐熱電池は高温に耐えるため,熱が通過することを許さない.
金属端蓋は,抵抗要素の両端に固定され,銅製の線は,これらの金属端蓋の両端に結合されます.メタルオキシドフィルムレジスタは,金属フィルムと炭素フィルムレジスタよりも高い温度に耐える.
メタルオキシドフィルムレジスタでは,メタルオキシドフィルムをその長さに沿って螺旋状に切ることで,望ましい抵抗値を達成する.メタルオキシドフィルムの切断が停止されるレーザーは,一般的に金属酸化フィルムを螺旋状に切るのに使用されます.
金属酸化フィルム抵抗は,添加されたアンチモン酸化物の量,金属酸化フィルム層の厚さ,および螺旋金属酸化フィルムカット幅に依存しています
金属酸化膜抵抗は,金属酸化膜層の厚さ,金属酸化膜層の厚さ,螺旋状の金属酸化フィルムをカットした幅.
