3.8 μH-202 μH プッシュプルパワートランス HP1-0059LD / HP1-0076LD / HPH6-0090L
型番:HP1-0059LD / HP1-0076LD / HPH6-0090L
産地:広東中国
最小注文数量:100pcs
支払条件:TT,ペイパール
供給能力:5000KPCS/月
配達時間:ストックまたは3~4週間
企業との接触
Add to Cart
確認済みサプライヤー
住所：
706、Huafa xiezilou、Huafa北路、Gongming Street、518106、SHEN ZHEN、中国
サプライヤーの最後のログイン時間:
内 1 時間
製品詳細
会社概要
製品詳細
3.8 µH-202 µH プッシュプルパワートランス HP1-0059LD / HP1-0076LD / HPH6-0090L
特徴：
直列または並列に接続できる6つの1：1絶縁巻線
密結合巻線
500 Vrms、各巻線間の1分間の絶縁
電力範囲：インダクタおよびフライバックトランスとして5〜50ワット、フォワードトランスとして最大150ワット
最大1 MHzの周波数範囲
UL1446クラスF（155°C）絶縁システム（ULファイルE83628）
直列または並列に接続できる6つの1：1絶縁巻線
密結合巻線
500 Vrms、各巻線間の1分間の絶縁
電力範囲：インダクタおよびフライバックトランスとして5〜50ワット、フォワードトランスとして最大150ワット
最大1 MHzの周波数範囲
UL1446クラスF（155°C）絶縁システム（ULファイルE83628）
電気的パラメータ @ 25°C
| 部品番号 | インダクタンス （µH） | DCR 最大 （オーム） | 電圧時間 製品 （V-µ秒） | ピークエネルギー ストレージ （µJ） | Isat （A） | Irms （A） |
| HP1-1400L_ | 89.6 ±25% | 0.145 | 23.4 | 注8 | 注8 | 0.74 |
| HP1-0190L_ | 12.2 ±20% | 0.145 | 23.4 | 29.8 | 0.440 | 0.74 |
| HP1-0102L_ | 6.5 ±15% | 0.145 | 23.4 | 55.1 | 0.820 | 0.74 |
| HP1-0076L_ | 4.9 ±10% | 0.145 | 23.4 | 74.7 | 1.10 | 0.74 |
| HP1-0059L_ | 3.8 ±5% | 0.145 | 23.4 | 93.8 | 1.40 | 0.74 |
| HP2-1600L | 78.4 ±25% | 0.085 | 30.8 | 注8 | 注8 | 1.13 |
| HP2-0216L_ | 10.6 ±20% | 0.085 | 30.8 | 79.2 | 0.770 | 1.13 |
| HP2-0116L_ | 5.7 ±15% | 0.085 | 30.8 | 184 | 1.60 | 1.13 |
| HP2-0083L_ | 4.1 ±10% | 0.085 | 30.8 | 228 | 2.10 | 1.13 |
| HP2-0066L_ | 3.2 ±5% | 0.085 | 30.8 | 252 | 2.50 | 1.13 |
| HP3-0950L_ | 77.0 ±25% | 0.055 | 30.4 | 注8 | 注8 | 1.73 |
| HP3-0138L_ | 11.2 ±20% | 0.055 | 30.4 | 59.6 | 0.650 | 1.73 |
| HP3-0084L_ | 6.8 ±15% | 0.055 | 30.4 | 111 | 1.14 | 1.73 |
| HP3-0055L_ | 4.5 ±10% | 0.055 | 30.4 | 156 | 1.66 | 1.73 |
| HP3-0047L_ | 3.8 ±5% | 0.055 | 30.4 | 173 | 1.90 | 1.73 |
| HP4-1150L_ | 93.2 ±25% | 0.055 | 47.3 | 注8 | 注8 | 1.88 |
| HP4-0140L_ | 11.3 ±20% | 0.055 | 47.3 | 142 | 1.00 | 1.88 |
| HP4-0075L_ | 6.1 ±15% | 0.055 | 47.3 | 307 | 2.00 | 1.88 |
| HP4-0060L_ | 4.9 ±10% | 0.055 | 47.3 | 386 | 2.50 | 1.88 |
| HP4-0047L_ | 3.8 ±5% | 0.055 | 47.3 | 490 | 3.20 | 1.88 |
| HP5-1200L_ | 76.8 ±25% | 0.045 | 62.8 | 注8 | 注8 | 2.25 |
| HP5-0155L_ | 9.9 ±20% | 0.045 | 62.8 | 281 | 1.50 | 2.25 |
| HP5-0083L_ | 5.3 ±15% | 0.045 | 62.8 | 562 | 2.90 | 2.25 |
| HP5-0067L_ | 4.3 ±10% | 0.045 | 62.8 | 626 | 3.40 | 2.25 |
| HP5-0053L_ | 3.4 ±5% | 0.045 | 62.8 | 946 | 4.70 | 2.25 |
| HP6-2400L | 86.4 ±25% | 0.020 | 87.9 | 注8 | 注8 | 3.50 |
| HP6-0325L | 11.7 ±20% | 0.020 | 87.9 | 332 | 1.50 | 3.50 |
| HP6-0158L | 5.69 ±15% | 0.020 | 87.9 | 981 | 3.70 | 3.50 |
| HP6-0121L | 4.36 ±10% | 0.020 | 87.9 | 1485 | 5.20 | 3.50 |
| HP6-0090L | 3.24 ±5% | 0.020 | 87.9 | 1833 | 6.70 | 3.50 |
形状と寸法：

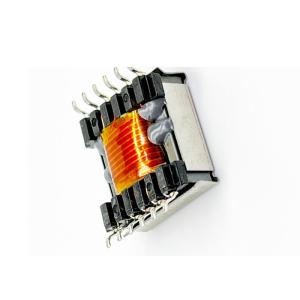

製品画像：
私たちについて
ShareWay Technology CO., LTD. は、PoEコンポーネントの専門メーカーであり、製品にはPoEトランス、PoE RJ45 Magjack、PoE Lanトランス、PoE Lanフィルターなどがあります。
1998年に設立され、現在約500人のスタッフがいます。豊富な生産能力により、短期間で商品を納品できます。さらに、PoEアプリケーション向けの専門的な完全なソリューションを提供できます。当社の製品は、HUB、PCカード、スイッチ、ルーター、PCマザーボード、SDH、PDH、xDSLモデムなどのネットワーキングおよび通信機器で広く使用されています。
会社沿革
1997年 ShareWay Technology CO., LTD.
が中国広東省深センに設立されました。ディスクリートLANトランス、T1/E1、xDSLライントランスの販売を開始。
1999年 深センに生産拠点を設立し、PoEトランス、T1/E1、xDSLライントランスの生産を開始。
2000年 ISO9000認証を取得。
2000年 LANトランスを備えたPoE RJ45コネクタを開発。
2002年 SMTおよび垂直PoE RJ45コネクタを磁気で開発。
2008年 SMT/DIPパワーインダクタおよびチョークを開発
プロジェクトと新しい設計のソリューションについては、今すぐお問い合わせください。成功したWayをいつでも共有する準備ができています。
注文方法
1. 必要なデータシートまたは部品番号をお送りください。
2. 参考のために代替の見積もりを提供します。
3. サンプルは承認のために利用可能です。
4. サンプルテスト後、大量注文に進みます。
5. 見積書を送信して確認します。
6. 商品が完成したら、商品をお客様に発送し、追跡番号をお知らせします。
7. 商品が届くまで追跡します。
備考：
1. サンプル注文が可能です。
2. 大量注文の場合、価格は交渉可能です。
3. カスタマイズされた注文（OEM/ODM注文）が可能です。
4. 利用可能なフレーバーリストについては、お問い合わせください。国際認証：
1. ISO9001:2008
2. UL
3. Reach
4. RoHs
当社のサービス：
1. 出荷前に100％テスト済み
2.
Halo、Pluse、We-online、Chilisin、Coilcraftの代替品があります......同じ品質ですが、より良い価格です
3. 無料サンプルあり
4. お客様に新しいデザインを提供する
