製品説明:

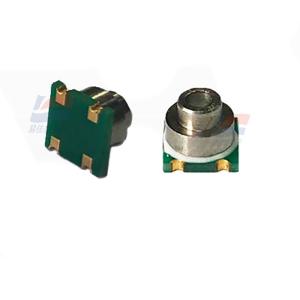

WF5805F 防水デジタル圧力センサーはダイビング車両日記に使用されます
特徴:
WF5805Fは,I2CとSPIインターフェースを備えた高解像度圧力センサーである.シリコンピエゾレシティブ圧力要素と高解像度24ビットΔΣADCを含む.
WF5805Fは,圧力と温度のための高精度24ビットデジタル出力を提供しています.ユーザーはアプリケーションのニーズに応じて変換速度と高度を調整できます.すべての内蔵計算は高速4MHz浮動点操作を使用データ補償は内部に統合され,通信接続は非常にシンプルです.
WF5805Fセンサーは,ステンレス鋼のリング表面と基板を包装し,RoHS規格に準拠しています. サイズは4.5x4.5mm,厚さは3.5mmのみで,非常に小さいです.
パラメータ名 外部条件 最低典型 最高単位注釈
一般的特徴
圧力範囲 - 0~10; 0~40; 0~200 kPa 1
超負荷圧 TA = 25°C 2X FS
爆発圧力 TA = 25°C > 3X FS
動作温度 -20 °Cから +85 °C
保存温度 -40 °Cから +125 °C
媒体の互換性:空気と腐食性のないガス
電気特性
刺激電圧TA = 25°C 5から10V
刺激電流TA = 25°C 1〜2mA
ブリッジアーム抵抗 TA = 25°C 4, 5, 6 kΩ 2
ゼロポイントオフセットTA = 25°C−15〜0〜15mV
全スケール出力TA = 25°C
45, 60, 75 mV 10kPa の範囲
6075,90mV 40kPa の範囲
70, 90, 110 mV 200kPa の範囲
線形性 TA = 25°C -0.3〜0.3 % VFS 最適の直線
ゼロポイントオフセット温度係数 TA = 25°C -0.08〜0.08 %VFS
全スケール出力温度係数 TA = 25°C -0.27~-0.22~-0.17 %VFS/°C 常圧刺激
全スケール出力温度係数 TA = 25°C -0.03〜0.03 %VFS /°C 常流刺激
抵抗温度係数 TCR TA = 25°C 1600から2000ppm/°C
圧力ヒステレシス TA = 25°C -0.1〜0.05〜0.1 %VFS
温度ヒステレシス TA = 25°C -0.3 から 0.3 %VFS
仕様:
| 温度補償 | -40°C ~ 125°C |
| 稼働電圧 | 3.0V/(5.0V) |
| アナログ出力電圧 | 0.4 - 2.0 VDC |
| 範囲を超えた出力 | 2.0V〜2.4V) |
