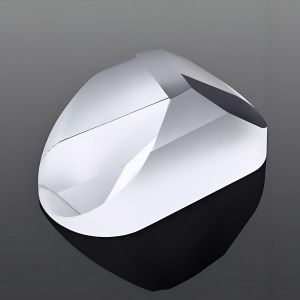

高精度光学ガラスルーフプリズム - 最小限の歪みで観察システムを実現
材質:
1. 高屈折率均質性 (Δn ≤ ±2×10⁻⁶) を持つ光学ガラス基板 (例: BK7 または溶融シリカ) で、波面歪みを最小限に抑えます。
2. 精密研磨された表面 (平面度 λ/10) と 誘電体コーティング (400-700nm の広帯域 AR コーティング) により、反射を低減 (表面あたり <0.5%)。
特性:
1.最小限の歪み: ルーフ角度精度 90°±3 秒角により、傾きやずれのエラーなしで画像の忠実度を確保します。
2.高い耐久性: 熱衝撃 (-30°C ～ 70°C) および機械的応力に耐え、過酷な用途に最適です。
3.低い色収差: 最適化されたガラス選択により、波長依存分散を軽減します。
機能:
1.ビーム偏向: 像の向きを維持しながら光を 180° 偏向させ、正立系に不可欠です。
2.歪み補正: 双眼鏡、距離計、測量機器の収差を補正します。
用途:
1.防衛/航空宇宙: 潜望鏡、HUD、照準システムに使用され、振動下での正確なイメージングを実現します。
2.医療機器: 内視鏡や手術用スコープに組み込まれ、鮮明で歪みのない視覚を提供します。
3.産業用計測: アライメントツールやレーザー干渉計の精度を確保します。
| 品目 | 光学プリズム |
| 材質 | 光学ガラス、石英ガラス、ホウケイ酸ガラス、 |
| 直径公差 | +0/-0.15 mm |
| 厚さ公差 | +/-0.15mm |
| 加工 | 研削、研磨 |
| 表面品質 | 80/50,60/40,40/20 |
| 材質品質 | 傷や気泡がないこと |
| 透過率 | 90%以上 |
| 面取り | 0.1-0.5 mm x 45° |
| 表面コーティング | 利用可能 |
