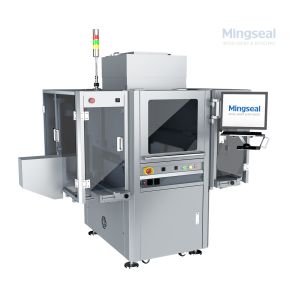

スピーカー&レシバー 組立ライン インライン ビジュアル ディスペンシング マシン
現代 の スピーカー や リシーバー の 製造 ライン に は,高速 で 精密 で 信頼 できる 粘着 剤 を 配分 する こと が 必要 と し て い ます.Mingseal GS600シリーズインラインビジュアルディスペンシングマシンは,特にこれらの要求を満たすために設計されています 大量のオーディオデバイスの組み立てと関連電子機器.
ありがとうございました単閥または双閥構成のオプションGS600Mは,さまざまな粘着剤タイプとアプリケーションの容量に簡単に適応できます. プロセスの安全性を高めるため,GS600Mには低レベルの粘着剤アラームとリアルタイム視覚監視モジュールが装備されています.ダウンタイムを最小限に抑え,欠陥のあるバッチのリスクを軽減するGS600Mは 業界標準のコンベヤーとスマートファクトリー統合を組み合わせて スピーカー,リシーバー,その他の精密オーディオコンポーネントの組立ラインに ぴったりです
主要 な 利点
典型的な用途
✔ スピーカー コーティング の 結合 と 密封
✔受容器組の結合
✔オーディオコンポーネントのハウシングとガスケットシール
✔自動検査付きのインライン接着剤
✔連続接続機械による多段階接着プロセス
基本規格
|
モーションシステム |
トランスミッションシステム |
X/Y:線形モーター Z:サーボモーター&スクリューモジュール |
|
マックス 配給範囲 |
X*Y: 280*170mm (単列車) - 積み込み,荷下し |
|
|
X*Y: 360*520mm/ 360*215mm (単線/双線) -- 積載と卸載を含む |
||
|
効率的な旅行 |
X*Y: 380*610mm |
|
|
繰り返し性 (3シグマ) |
X について/Y≤±10μm, Z≤±10μm |
|
|
位置付け 正確さ |
X/Y≤±15μm,Z≤±15μm |
|
|
マックス スピード |
X/Y: 1300mm/sZ: 500mm/s |
|
|
マックス 加速 |
X/Y: 1.3gZ: はい0.5g |
|
|
修正 システム |
視覚位置付け方法 |
ブランド/製品の外観 |
|
フライアライン位置付け |
最大:300m/s |
|
|
レーザー高さ測定 |
測定範囲: ±5 mm,繰り返し精度 1μm 採取頻度: 2k |
|
|
トラックシステム |
トラックの数 |
Singわかったe tra はck / Doubわかったe tra はcks |
|
トラック並列性 |
幅から狭さまで: <0.1mm |
|
|
幅調整範囲 |
40~170mm |
|
|
横押しの精度 |
≤0.02mm |
|
|
積載・卸載モジュール |
スペンジング・ループ・タイプ/フロアスタンド・ループ・タイプ 積載・卸載,タッチスクリーン教学 |
よくある質問
Q1: GS600Mをスピーカーと受信機の生産に理想的にするのは何ですか?
A: 高速で連続的な線形操作をサポートするために設計され,高生産率を保証するために,正確な粘着剤配送と自動化光学検査を可能にします.
Q2:このマシンで生産を拡大できますか?
GS600Mの複数のユニットが 連続で接続され 完全自動化ラインが作られ 品質を損なうことなく 異なる生産能力に対応できます
Q3: AOI はどのように役立つのか?
A:AOIの組み込みモジュールは,レッパの配置,充填レベル,カバーをリアルタイムで自動的にチェックし,完璧に処理されたユニットだけが次のステップに移行することを保証します.
Q4:この機械は,私の既存の生産にどのように統合されますか?
GS600Mは標準的なSMTとインラインコンベヤーシステムと完全に互換性があり,スマートファクトリーを簡単に統合するためにMES接続をサポートします.
ミングシールについて
Mingsealは,電子機器,オーディオデバイス,および精密アセンブリ企業によって信頼されている,インラインおよびデスクトップ精密配給機器の革新的なメーカーです.業界をリードするデザインミングシールは,工場が生産量を増加させ,コストを削減し,より良い品質管理を達成するのに役立ちます.
今からMingsealに連絡してくださいGS600Mシリーズは スピーカーとリシーバーの 組み立てラインを 安定した高出力でスマートな配送で 強化する方法を見学します
