硬岩の粗質と中質の粉砕のための特殊インパクトクラッシャー
製品説明石砕機
PFQシリーズの渦巻き強い衝撃クラッシャーが,私たちの会社によって開発された高効率の衝撃クラッシャーであり,私たちの会社は2005年に全国特許を取得しました.このコンロは,初級用圧縮強度250Mpaを超えない様々な材料の次要および細工粉砕. ユニークな構造,操作の容易さ,高効率,省エネの特徴を持っています.良い製品形-立方体のような電気,水,高速道路の人工集積材の粉砕産業などで広く使用できます.構造設計は,独特のスクロール 割れた空洞とP,S,Tは3つの領域を割った,ローターボディの袖のキーレス接続の使用,高性能耐磨プレートハンマー,フォームの設置を挿入,傾斜チョック 独特のプロフィール 対攻撃 敷き布団扉を開けるための多方向ラック,スクリューまたは水力装置 履物部品の交換をオープンし,保守がより便利です.ユーザーに選択するための吹風バーを変更し,引き上げることについての特別なツールがあります.
適用範囲
この設備は,大きなフィードサイズと高圧縮強度,広くセメント,建材,鉱山,圧縮強度 250Mpa を超えない材料の粗質および中質の粉砕作業のための電源特別産業,高速道路,鉄道,および水資源保護プロジェクトで使用される建築砂石の生産に特に適しています.川の小石も.
製品構造石砕機
- 上部フレーム (左と右) は,渦巻き粉砕穴と粉砕ゾーンPを形成する
- 下の枠
- ローターユニット
- 最初の調整装置 (S クラッシングゾーン)
- 第2の調節装置 (Tの粉砕領域)
- トランスミッションユニット
作業原理
モーターは,Vベルトを通して高速で動作するローターを駆動します.材料は,高速回転ローターのハンマーで打たれ,供給入口から粉砕機腔に入ります.渦砕き空洞の上の歯の衝撃プレートに衝撃後,自由にリバウンド連続して衝突し 押しつぶされます厚い歯のプレートとハンマーの作用下で巨大な圧力と屈曲力にさらされています.軽く粗末に粉砕され,下部のS粉砕穴に入ります.
S 粉砕穴では,歯付き内膜とローターのハンマープレートの間の隙間が小さく,材料は摩擦の影響,破裂,圧迫を受け,中等粉砕を達成します.精細な粉砕のためにTの粉砕穴に入ります歯付き内膜とローターのハンマープレートとの間の隙間は,T粉砕穴のさらに小さいので,摩擦の衝撃,破裂,放出前に挤出する.
SとTの粉砕穴の歯付き内膜とローターのハンマープレートの間の隙間は,異なる材料の粒子の大きさに対するユーザーの要求に応じて調整できます.T粉砕穴は,弾性装置で装備されています砕けない材料が T 粉砕穴に入ると,弾性装置はバッファリングを提供し,放出口を拡大させ,砕けない材料を排出します.放出後,弾性力によって開口が元のサイズに戻る.
構造的特徴
- 独特の渦巻き粉砕穴と曲げた3つの穴粉砕設計
- 効率的な放出粒子のサイズ制御のための中細の粉砕空洞の歯のインナーとハンマープレートとの間に簡単に調整可能なギャップ
- 耐磨性のあるハンマープレート
- フレームの多方向開口と,後部上部箱フレームのスクリューまたは水力開口装置により,着用部品の交換と保守を容易にする
製品パラメータ
|
| 仕様 |
最大 飼料の大きさ
(mm)
|
放出量
(mm)
|
容量
(t/h)
|
パワー
(kW)
|
図面の次元
(mm)
|
| <150MPa |
<250MPa |
| PFQ0808 |
200 |
150 |
-25 ((80~90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30% (80~90%) |
¥80 |
75 |
2845×2000×2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥110 |
110 |
2845 × 2250 × 2262 |
| PFQ1113 |
400 |
200 |
-40 (80~90%) |
¥150 |
132 |
2845 × 2420 × 2265 |
| PFQ1310 |
500 |
250 |
-40 (80~90%) |
¥180 |
160 |
3050×2120×2900 |
| PFQ1313 |
500 |
250 |
-40 (80~90%) |
¥225 |
200 |
3050×2420×2900 |
| PFQ1315 |
600 |
300 |
-50 (80~90%) |
¥280 |
250 |
3050×2675×2900 |
| PFQ1320 |
600 |
300 |
-50 (80~90%) |
¥350 |
|
|
|

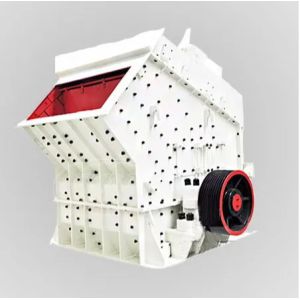

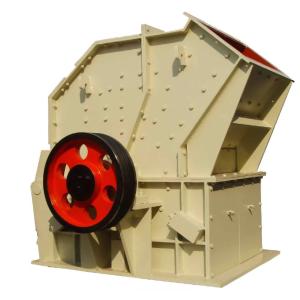

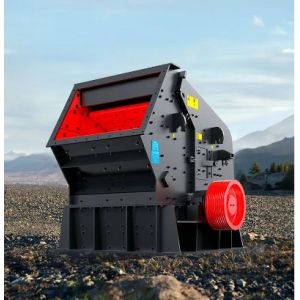

製品表示
Q&A
Q:なぜ私たちは, ルーヤング・ジョンタイ・インダストリーズ株式会社を信じているのですか?
A: 1. 30年以上の経験
2我々は,鉱山機械,建設機械,鋳造機械,鍛造部品の主要なプロのサプライヤーです.
3すべての製品は,ISO9901:2000品質管理証明書とCE,ROHS証明書を取得しました.
Q:配達時間は?
A:部品の配送時間は1~2ヶ月,機械は2~3ヶ月.
Q:支払い条件は?
A: 支払い方式:T/T,L/C,ウェスタンユニオン,現金
契約の署名時に30%の預金. 送料前に全額支払
