ASME B16.5 チタンフレンズの種類: スリップオン,ウェルドネック,ブラインドフレンズの理解

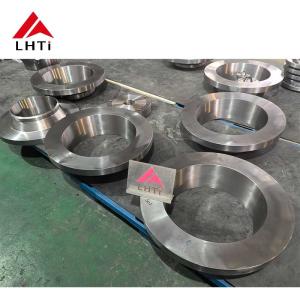

紹介

フレンジは,パイプシステムの重要な部品であり,パイプ,バルブ,設備の様々な部分との接続手段を提供します.タイタンは強度と重量比が優れているため耐腐蝕性,耐久性,特に海洋および化学加工などの要求の高い環境において.5 規格は,フレンズの仕様を概要していますこの記事では,ASME B16.5 に準拠する異なるタイプのチタンフレンズ,特にスリップオン,溶接首,デザインを強調するブラインドフレンズ応用と利点

ASME B16の概要5

ASME B16.5規格は,様々な用途のパイプフレンズとフィッティングをカバーし,設計および製造のためのガイドラインを提供します.この規格は,パイプシステムの互換性と安全性を確保するために不可欠です.この規格には,フレンズタイプ,圧力評価,サイズ,材料の仕様が含まれ,エンジニアとメーカーの両方にとって権威ある参照となっています.産業は,そのパイプシステムの信頼性を保証することができます効率的で,様々な条件下で安全に使用できます.

フランジ 製造 に おける チタン の 役割

耐久性,耐腐蝕性,軽量性 の 必須 な 用途 に より 優遇 さ れ ます.塩水や酸性物質のような攻撃的な環境に耐える能力は,航空宇宙などの産業で好ましい選択になりますさらに,チタンの低密度は,鉄鋼と比較して,強さを損なうことなく構造を軽くすることができます.輸送と設置のコスト削減と 運用効率の向上につながる.

スリップオン フレンズ: 設計 と 応用

スリップ・オン・フレンジは,シンプルな設計で特徴づけられる最も一般的に使用されるフレンジタイプの一つである.これらのフレンジは,パイプの端を滑り,容易な調整と接続を可能にしますスリップ・オン・フレンズの主な利点は,設置が容易であり,迅速に配置され,広範な加工を必要としません.接続を固定するために内側と外側の両方に溶接されています適度な圧力が存在するアプリケーションに適しています.

応用に関しては,スリップ・オン・フレンズは,圧力と気温が比較的低い非重要なパイプシステムで使用されることが多い.水処理施設ではよく見られますスリップ・オン・フレンズのシンプルさも 経済的選択肢になります通常,より複雑なフレンズタイプと比較して,材料と労働が少なくなるため.

スリップ・オン・フレンズを使用する際の考慮事項の1つは,溶接接接頭で発生するストレスの濃度に敏感である.これは一般的に管理可能なものの,エンジニアは,圧力の変動に関連する潜在的なリスクに対応する設計を確保しなければならない.合同の整合性とパイプシステムの全体的な安全性を確保するために,適切な溶接技術と検査方法が不可欠です.

溶接 し た 首 の フレンズ: 特徴 と 利点

溶接首のフレンジは,長い角状の首で特徴付けられ,パイプの端に溶接するように設計されています.この 設計 は,パイプ と フレンズ の 間 で 円滑 な 移行 を 可能にする だけ で なく,より 広い 面積 に ストレスを 分散 する こと に も 役立ち ます, 接続の全体的な強さを向上させる. 角型ネックデザインは,インストール中により良いアライナインメントを促進し,高圧および高温アプリケーションに対応することができます.重要なサービス環境で信頼性の高い選択にする.

溶接首フレンズの主要な利点の1つは,高圧に対応する能力である.この設計は漏れのリスクを最小限に抑え,要求の高いアプリケーションに堅牢なソリューションを提供します.石油とガスでよく使われます耐久性や交換が容易であるため,頻繁な検査や保守を必要とするシステムに適しています..

しかし,溶接首フレンズの設置には,スリップオンフレンズよりもより精密な加工と溶接技術が必要です.パイプとフレンジのアライナメントは,最適な性能を確保し,ストレスのポイントのリスクを最小限にするために正確な必要がありますさらに,溶接首フレンズのコストは,スリップオンフレンズのコストよりも高い傾向がありますが,信頼性と安全性が第一に必要とされるアプリケーションでは,このトレードオフはしばしば正当化されます.

ブラインドフレンズ:機能と使用事例

ブラインドフレンズは,パイプシステムの端を閉じて,パイプを効果的に密封し,液体やガスの流れを防止するように設計されています.これらのフレンズは中央開口がありません.他のフレンズタイプと区別するブラインドフレンズは,将来アクセスが必要となる状況において極めて重要です.彼らは完全な解体を必要とせずにパイプラインのメンテナンスと検査を可能にします.この機能により,様々なアプリケーションで不可欠です.特に隔離が必要とするシステムでは

密封目的に加えて,ブラインドフレンズは圧力試験およびパイプシステムの安全な終了を提供するための手段として使用できます.水処理施設ではよく使われます油気ガスパイプラインや化学工場.安全性と整合性を確保する役割を考えると,ブラインドフレンズは高い基準で製造されなければならない.システム内の圧力や条件に耐えられるようにするために,厳格な試験と品質保証を必要とします.

ブラインドフレンズは多くの利点がありますが,他のフレンズタイプよりも設置と取り除くのがより困難です.漏れ を 防ぐ ため に,適切な 密封 方法 や 適切な 密封 器 の 使用 が 必要 です高圧の適用では,ブラインドフレンズの選択を注意深く検討し,変形や障害を伴わずに期待される負荷に耐えられるようにする必要があります.

フレンズ の 種類 を 比較 する

特定の用途に適したフレンズタイプを選択する際には,圧力,温度,輸送される液体の性質スリップ・オン・フレンズは,安装が簡単である低圧アプリケーションに最適です.溶接首のフレンジは,高圧システムで好ましいのは,その優れた強度とストレスを処理する能力によるブラインドフレンズは,端を閉じて,将来のメンテナンスのアクセスを提供するために不可欠です.

このフレンズの材料としてチタンを選択することで,その性能がさらに向上します.チタンの耐腐蝕性は長寿を保証します.交換や保守の頻度を減らすこの特徴は,他の材料が故障し,コストのかかる停止時間や修理につながる環境において特に重要です.適切なフレンズタイプの選択は,性能と経済的要因の両方を考慮しながら,アプリケーションの特定のニーズに一致する必要があります..

製造と品質保証

型に関係なく,チタンフレンズの製造には,ASME B16.5仕様を満たすことを保証する精密エンジニアリングが含まれます.表面加工,それぞれがフレンズの性能特性に寄与します.望ましい容量と表面仕上げを達成するために,専門技術と道具がしばしば必要である.品質保証は,このプロセス全体で,各フレンズが業界基準に準拠し,信頼性のあるサービスを実行することを保証する上で,最も重要なものです.

製造者はしばしば,チタンフレンズの整合性を評価するために厳格な試験プロトコルを導入します.超音波検査や放射線検査などの破壊的でない試験方法は,潜在的欠陥や不一致を検出するために一般的に使用されますこれらの慣行はASME基準の遵守を保証するだけでなく,最終製品の安全性と信頼性を向上させます.製造者は,プロセスと製品を継続的に改善するために,技術と材料科学の進歩に 追いつく必要があります.

さらに,持続可能性と環境責任の重視が増加し,製造慣行に影響を与えています.エネルギー効率の良いプロセスが重要になってきている産業がより持続可能な慣行に 移行するにつれて タイタンフレンズの製造者はエンジニアリングの環境に優しい未来に貢献する.

ASME B16.5 タイタン・ブラインド・フレンズの利点

ASME B16.5 タイタン・ブラインド・フレンズは,産業用用途に合わせた主要な利点を提供します.

• 密封 と 閉め: 管道システムを効果的に閉め,流出を防止し,保守や使用されていないセクションの安全密封を保証し,漏れリスクを軽減します.

• 耐腐食性: 酸,海水,有害物質に対する耐性があるため,腐食性のある環境では最適です.

• 高強度/重量比: タイタンの優れた強度/重量比は,性能を向上させながら,航空宇宙および海洋アプリケーションにおいて重要なシステム全体の重量を最小限に抑えます.

• 耐熱性: 高温で機械的性質を維持し,化学処理と発電に適しています.

• 生物互換性:無毒で生物相容性があり 清潔性が不可欠な 製薬,食品加工,医療用途に最適です

• 耐久性: 優れた長寿性と劣化が軽減されているため,チタンフレンズは交換頻度と停止時間を低減し,コスト効率を向上させます.

• 汎用性: 化学加工,石油とガスの精製,医療機器を含む様々な用途に適しています.

• 維持 の 容易 な 方法: 耐腐食性により 設置と保守が簡単になり 運用障害やライフサイクルコストが削減されます
