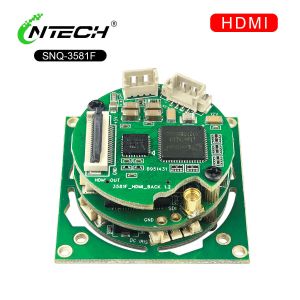

Lntech SNQ-3581F-HDMIは、直接的なビデオインターフェース互換性を必要とするプロフェッショナルおよび放送統合シナリオ向けに設計された、高性能で機能豊富なカメラモジュールです。これは、性能が最適化された三層スタック円形PCBアーキテクチャ（直径32mm）に基づいています。その中核には、高品質な画像キャプチャのためのSony IMX385 1/1.8インチセンサーと、モジュールの1080p60出力に4Kレベルの処理能力を提供するEN781Fデジタル信号プロセッサがあります。その特徴は、HDMI（バージョン1.4a）と3G-SDI出力インターフェースの両方を含んでいることで、多様なプロフェッショナル環境でのモニタリングと録画のための同時接続を提供します。このモジュールは、放送補助カメラ、医療用画像処理、科学機器、および直接デジタル出力と優れた画質が必要なあらゆる用途に適しています。
| 属性 | 説明 |
|---|---|
| イメージングコア | Sony IMX385 (1/1.8インチ、3.75μmピクセルサイズ) |
| 信号処理 | EN781Fプラットフォーム（4K UHD処理能力） |
| ビデオ出力インターフェース | 同時：HDMI 1.4a + 3G-SDI |
| 出力解像度 | 0.00013ルクス（カラー）、0.0001ルクス（B/W） |
| 物理アーキテクチャ | 三層スタック円形PCB、Ø32mm |
| 主な利点 | 直接出力の柔軟性 + 堅牢な設計における高性能処理 |
| DC 12V（±10％）、～140mA | 広範囲：-40℃～+80℃ |
1. プロフェッショナル出力インターフェース構成
デュアル出力設計は、さまざまなプロフェッショナルワークフローに対応します。
HDMI 1.4aインターフェース：幅広いモニター、プロジェクター、キャプチャカードに簡単に接続できる、家電製品標準のインターフェースを提供します。信頼性モニタリング、セットアップ、およびケーブル長が長すぎないシステムに最適です。
3G-SDIインターフェース：放送業界標準の接続を提供します。同軸ケーブルによる長距離伝送（最大100m以上）向けに設計されており、堅牢なロッキングコネクタを備え、プロフェッショナルなセットアップで見られる多くの電子干渉から保護されています。
2. 三層スタックPCBアーキテクチャ
詳細な技術仕様表は、洗練された設計選択です。コンポーネントの分離：
おそらく、センサーとアナログフロントエンドに1層、メインEN781F DSPとメモリに1層、電源レギュレーションと出力インターフェース（HDMI、SDI）に1層を割り当てます。パフォーマンスの向上：
この厳密な分離は、アナログセンサーデータとデジタル出力の重要なクロック信号にデジタルノイズが影響を与えることを最小限に抑え、クリーンで安定したビデオ信号を確保するのに非常に効果的です。熱管理：
スタック設計は、DSPによって生成された熱をより大きな体積に分散するのに役立ちます。3. 4K DSPと1/1.8インチセンサーの相乗効果
EN781F DSP
詳細な技術仕様表IMX385センサーからのデータを最大限に活用するために必要な計算能力を提供します。この組み合わせにより、高品質の3D-DNR、ACE（ワイドダイナミックレンジ）、およびデフォグなどの高度な機能を効果的に実行し、さまざまな照明条件下での画質を最大化できます。4. 広い動作温度範囲-40℃～+80℃
の仕様は、産業グレードのコンポーネントの使用と慎重な熱設計を示しており、このモジュールを過酷な環境（屋内と屋外の両方）での展開に適したものにしています。
詳細な技術仕様表カテゴリパラメータ
| 一般 | モデル | SNQ-3581F-HDMI |
|---|---|---|
| 処理プラットフォーム | EN781F | PCBアーキテクチャ |
| 三層スタック、Ø32mm円 | センサー | |
| タイプ | 1/1.8インチSony IMX385 STARVIS CMOS | |
| 有効画素数 | 1945(H) × 1097(V) (2.13メガピクセル) | ビデオ |
| 出力インターフェース | HDMI 1.4a + 3G-SDI | |
| （同時） | 対応解像度 | 1080p60/50/30/25、1080i60/50、720p60/50/30/25低照度 |
| 最小照度 | 0.00013ルクス（カラー）、0.0001ルクス（B/W） | |
| 画像機能 | WDR | ACEコントラストエンハンスメント |
| DEFOG | はい | DNR |
| 3D-DNR（オフ/低/中/高） | レンズ | |
| マウント | M12 / C-CS（オプション） | |
| 環境 | 動作温度 | -40℃～+80℃ |
| 電源 | DC 12V（±10％）、～140mA | |
