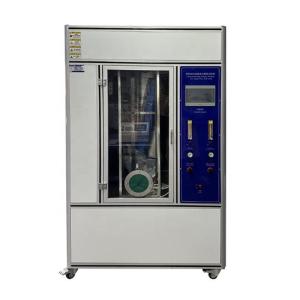

IEC 60332 EN 50265 タッチスクリーン 単一のワイヤとケーブル 垂直燃焼試験機
基準基準
GB/T 18380.11‐2008, GB/T 18380.12‐2008, GB/T 18380.13‐2008, GB/T 18380.21‐2022, GB/T 18380.22‐2022, IEC 60332‐1‐2:2004IEC 60332‐1‐1:2004IEC 60332‐1‐32004IEC 60332‐2‐1:2004IEC 60332‐2‐22004EN50265‐1,EN50265‐2‐1,GB/T 5169.14‐2007およびIEC 60695‐11‐2:2003.
テクニカル説明
単一のワイヤとケーブルのための垂直燃焼試験装置は,単一のプラスチックワイヤ,制御ワイヤ,交互接続,エレベーター海上や鉱山のケーブルなど It can also be used for vertical combustion tests of high self-extinguishing low-smoke halogen-free flame-retardant polyolefin insulation materials and 105℃ low-smoke halogen-free flame-retardant olefin irradiated insulation materials. この装置は,単一のワイヤーとケーブルの燃焼抵抗のための試験機器です.それは,高精度,自動タイミング,試験の自動終了の利点があります.シンプルな操作.
設備の構造
1.この機械は燃焼室と換気室という2つの部品で構成されています.
2.燃焼室の寸法:L300 * W450 * H1200
3.総キャビネット高さ: L110 * W630 * H1900
4.キャビネット 素材: 内側 の キャビネット は ステンレス スチール で でき,換気 キャビネット は 静電噴霧 で 塗り されています.外観 は 優雅 で 美しい です.
テクニカル仕様
|
燃焼点火器 |
1KWの混合燃焼ノズル (GB/T5169.14-2007規格に従って製造) 青い炎の中核の高さ:46-78mm;全炎高さ:170-190mm;純銅製 GB/T18380.21-2008規格に準拠して製造;ノズルの直径:8mm;外径:11mm;明るい炎の総高さ:125mm;純銅製 |
|
点火方法 |
高圧自動点火 |
|
燃焼ガス |
95%の純粋なプロパンガスまたは液化石油ガス (顧客自らが提供する) |
|
ガス流量範囲 |
100-1000 mL/min (浮気流量計を使用) |
|
空気流量範囲 |
1〜10L/min (浮気流量計を使用) |
|
圧力計 |
調整範囲: 0-2 kg/mm2 |
|
試験の長さ |
675±10mm (GB/T20041.1規格) 600mm (JG3050規格) |
|
固定メカニズム |
2つの金属クランプから構成され,クランプの幅は約25mm,2つのクランプ間の距離は (550±10) mmで,サンプル端からの距離にほぼ等しい. 上部固定装置と500gの懸垂重量から構成される.上部と下部間の距離: (600±10) mm.試料端からの距離 (試験用ワイヤとケーブルの外径) にほぼ等しい: 横切りの面積は0.5mm2未満) |
|
試験用ワイヤとケーブルの長さ |
600±25mm |
|
試験用ワイヤとケーブルの外径 |
1〜20mm |
|
燃焼角度 |
45° |
|
装置の試験環境 |
換気のない環境 |
|
点火方法 |
高圧自動点火 |
|
点火時間 |
0.1-999.9S 連続設定; 設定された時間内に炎がサンプルを継続的に燃やすることができる. 切り替えスイッチは自動 |
|
楽器の組成 |
メタルカバー,点火源,制御部分 |
|
メタルカバー |
304ステンレス鋼製 サイズ:高さ (1200±25) mm,幅 (300±25) mm,深さ (450±25) mm,前面が開いて,上と下は閉ざされている |
|
ガス・空気パイプライン |
流量計,調節弁,電磁弁,圧力計,高圧ホースから構成される |
|
制御モード |
PLCタッチスクリーンによるインテリジェント制御; シンプルで便利で速い操作 |
