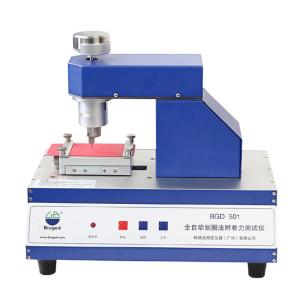

BGD 501 自動ループ密着性試験機 電気密着性試験機
1. 説明:
円法による塗膜の基材への密着性の評価は、中国で最も伝統的な方法の1つです。この方法は、特別に設計された機器で、試験対象の塗膜に同じ直径の円を連続して多数描き、これらの円を一定の間隔で重ね合わせ、次に円の交差部分の面積の大きさに従って7つの部分に分けます。評価する際には、塗膜の各部分の完全性を確認し、塗膜の面積の70％以上が完全な部分を対応するグレードで評価します。
BGD 501は最新の全自動密着性試験機で、GB/T 1720規格の要件を満たしており、中国の他の従来の機械と比較して以下の特徴があります。
*アルミニウム酸化ボディ、高級感、美しさ、軽量。
*特殊なインジケーターライトが、引っかき針が塗膜を通過して基材に達したかどうかを自動的に判断し、正確で便利な操作を実現します。

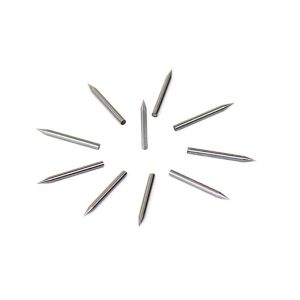

*特殊精密加工針により、異なる針間の良好な一貫性を確保。
*モーター駆動による引っかき円の完成、均一な速度、一定の強度、試験結果は高い再現性と比較可能性を備えています。
*スライドプラットフォームにより、同じ試験板の異なる位置で複数の試験が容易になります。

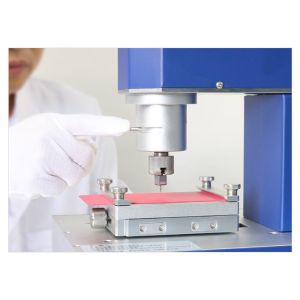

*回転可能な作業アーム設計により、引っかき針と試験板の交換が非常に便利です。
*ダブルナットを採用してネジのクリアランスを調整することで、プラットフォームの動作がよりスムーズになり、ネジのクリアランスによる誤差が減少し、データがより正確になります。
*作業台はダブルガイドレール制限を採用しており、シングルガイドレールよりもスムーズです。
*単一の試験は、試験完了後にキーを押すことで開始点に戻ることができます。

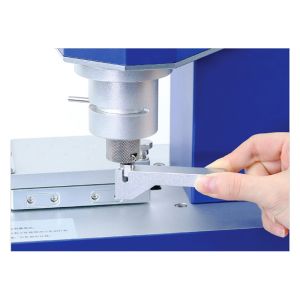

*専門的な工具により、針の取り付けと取り外しがより便利かつ迅速になります。
*精密機械加工されたネジにより、引っかき円の直径を制御し、より正確な試験結果が得られます。
*作業台の開始点と終点の正確な位置決めにより、各試験が標準ストロークに確実に到達します。

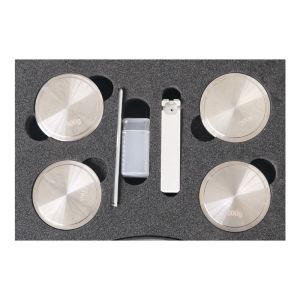

*多段階の重量組み合わせにより、最適な重量負荷を得ることができます。
*計量ディスクの独立回転設計により、動作中の試験負荷に対する慣性の影響を軽減します。
2. 技術パラメータ
| 回転半径 | R=5.25mm |
| 円の長さ | 75mm |
| 無負荷圧力 | 200g |
| 重量 | 100g、200g、500g |
| 引っかき針 | 針先半径 (0.05 ± 0.01) mm、角度25 ° |
| 針の回転速度 | 約 (80~100) rpm |
| 基材の要件 | 120mm × 50mm × 0.2mm ~ 0.3mm |
| 全体の寸法 (L × W × H) | 400mm × 258mm × 375mm |
| 機械重量 | 18KG |
