1記述:

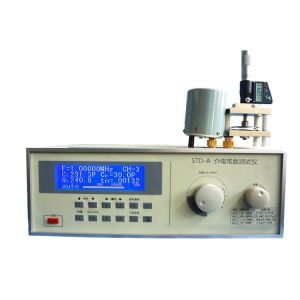

介電損失と介電常数は,電気陶器,装置陶器,コンデンサ,複合材料などの様々な陶器の重要な物理特性である.介電損失触角 (tanδ) と介電常数 (ε) を測定することによって材料の性能を改善するための基礎を提供する. 材料の性能を向上させるため,楽器の基本原理は,高周波共鳴方法を採用することですQ値範囲の自動変換により,単チップのコンピュータを装置の制御として使用します.数値表示調節回路を改善し,調節試験回路の残留誘導力を最小限に抑える.そしてオリジナルのQメーターで自動振幅安定化技術を保持この装置は高周波誘導器や共鳴回路のQ値を測定することができる.インダクタのインダクタンスと分散容量電気材料の高周波介電損失,高周波回路の有効平行および連続抵抗,この装置は,研究機関,学校,不有機非金属新材料の性能に関する応用研究のための工場および他のユニット.
2標準:
GB/T 5594.4 - 1985 年
3.技術パラメータ
| 特徴 | 仕様 |
| 1Q因子測定 | |
| a. Q 範囲 | 2から1023 |
| b.範囲 | 30, 100, 300, 1000 (自動/手動の範囲) |
| c. エラー | 周波数: 10kHz~10MHz 固有エラー: ≤5% ±2% FS 操作エラー: ≤7% ±2% FS 周波数: 10MHz-70MHz 固有エラー: ≤6% ±2% FS 操作エラー: ≤8% ±2% FS |
| 2誘導範囲 | 1nHから8.4H |
| 3容量測定 | |
| 直射範囲 | 1pFから520pF |
| メインC 調整 | 30pFから550pF |
| 精度 | ≤100pF: ±1pF >100pF: ±1% |
| 4信号源周波数 | |
| 範囲 | 10kHzから70MHz |
| チャンネル | CH1: 10~99.9999kHz CH2:100-999.999kHz CH3: 1-9.99999MHz CH4: 10-70MHz |
| 指示のエラー | 3×10- 5±1桁 |
| 5. Q 前設定の限界値 | 5から1000 |
| 6運用条件 | |
| a. 温度 | 0°Cから+40°C |
| b.湿度 | <80% RH |
| c.電源 | 220V ±10%,50Hz ±2.5Hz |
| 7電力消費量 | ~25W |
