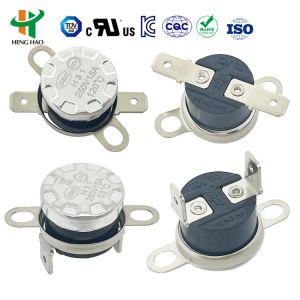

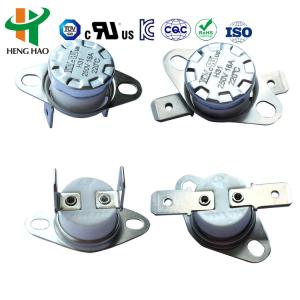

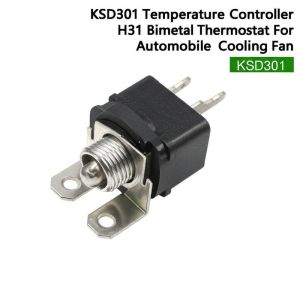

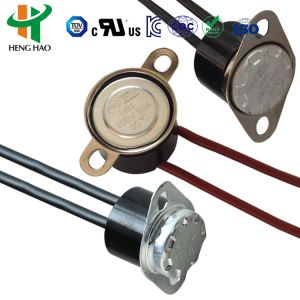

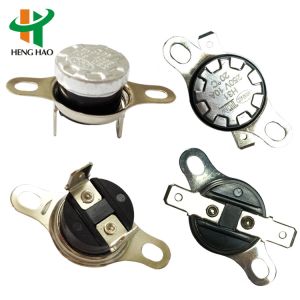

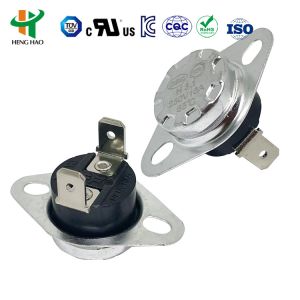

KSD301温度コントローラー H31バイメタルサーモスタット 自動車冷却ファン用
製品概要
KSD301 (H31) バイメタルサーモスタットは、自動車冷却ファンや様々な家電製品向けに設計された精密な温度制御デバイスです。このサーマルプロテクターは、最小限のフラッシュオーバーと長い耐用年数で信頼性の高いスナップアクションを特徴としています。
動作原理
このサーモスタットは、温度変化を感知すると作動するバイメタルディスクを利用しています。この機械的な動作により、接点が回路を開閉し、正確な温度制御を実現します。
技術仕様
- 電気定格: AC 125V 最大15A; AC250V 5A/10A/15A 最大16A
- 動作温度範囲: -10℃～300℃
- 復帰/動作差: 10-25℃ (カスタマイズ可能)
- 温度偏差: ±3/±5/±10℃ (カスタマイズ可能)
- 回路抵抗: ≦50mΩ (初期値)
- 絶縁抵抗: ≧100mΩ (DC500V 通常状態)
- 誘電耐力: AC50Hz 1500V/min (破壊なし)
- 寿命: ≧100,000回
- 接点構成: 常時閉または常時開
- 取り付けオプション: 可動式または不動式ブラケット
- 端子タイプ: 187シリーズ (4.8×0.5mm/4.8×0.8mm) または 250シリーズ (6.3×0.8mm)
- 端子角度: 0-90°曲げオプション
- 本体材質: プラスチックまたはセラミック
- センサー面: アルミニウムキャップまたは銅ヘッド
リセットタイプ
手動リセット: 温度がトリップポイントより約20℃下がった後、回路を再接続するにはボタンを押す必要があります。
自動リセット: 温度がリセットポイントまで下がると、自動的に回路を再接続します。
標準温度設定
| 開温度 |
リセット温度 |
開温度 |
リセット温度 |
開温度 |
リセット温度 |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
用途
自動車冷却システムや、以下を含む家電製品の温度制御に最適です:
- コーヒーメーカー
- 自動トースター
- ラミネーター
- 電気ポット
- スチームアイロン
- 電子レンジ
- ウォーターディスペンサー
カスタマイズオプション
開温度とリセット温度は、お客様の要件に合わせてカスタマイズできます。
認証: UL、CQC、VDE、RoHS準拠
