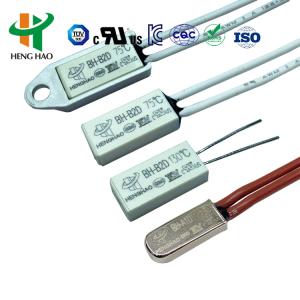

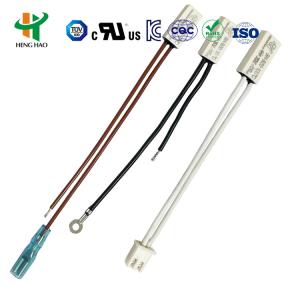

KSD9700温度コントローラー制御スイッチ BW-ECP BW-ECM バイメタルサーモスタット
過電流および過熱から保護できるBWおよびBHシリーズは、しっかりと密閉され、内部抵抗が小さく、ノイズがなく、自動的にリセットされます。温度と電流に敏感なバイメタルに電流が流れると、過熱または過電流によってバイメタルの状態が変化し、回路が遮断またはオンになります。BHシリーズは、突然の大きな電流の状態では温度の影響の遅れがないため、通常のプロテクターよりも安全です。
KSD9700シリーズサーモスタット仕様
| 電気定格 |
DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大16A |
| 開放温度 |
(30~150)±5°C; 5°Cステップ |
| リセット温度 |
公差±15°Cで動作温度の2/3。お客様の要求に応じてリセット温度も提供できます。 |
| 寿命 |
10000回 |
| サイズ |
L15mm W7.1mm H3.8mm |
| リード線 |
#22 3266、端部ハーフトリッピング、長さ70mm、またはお客様の要求に応じて |
| ULファイル番号 |
E487478 |
| CQC証明書番号 |
CQC16002142880 |
| TUV証明書番号 |
B160592241002 |
BHシリーズ熱保護装置寸法
| モデル |
ケース |
長さ(mm) |
幅(mm) |
高さ(mm) |
電圧と電流 |
リード線 |
| H20 |
プラスチック |
18.5 |
8 |
4 |
DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V 最大10A |
#20 3135、端部5mmハーフトリッピング、長さ70mm、またはお客様の要求に応じて |
| H21 |
金属 |
18.5 |
7.3 |
3.8 |
|
|
| H21 |
金属 |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
金属 |
15 |
6.6 |
3.2 |
DC-12V 最大12A; DC-24V 最大10A; AC-125V 最大8A; AC-250V |
#20 3135、#22 3266、#22 3135、端部5mmハーフトリッピング、長さ70mm、またはお客様の要求に応じて |
| BH-B2D |
プラスチック |
15 |
7.1 |
3.8 |
|
|
| BH-TB02B-B8D |
プラスチック |
15 |
5.2 |
2.4 |
DC-12V 最大4A; DC-24V 最大3A; AC-125V 最大3A; AC-250V 最大2A |
3266-AWG24#、3135-AWG24#またはニッケルストリップ通常、長さ70 mmまたはお客様の要求に応じて |
温度コードリファレンス
| コード |
温度 |
コード |
温度 |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
アプリケーションと説明
BHシリーズの熱保護装置は、効果的で信頼性の高い安全保護装置およびアラームデバイスであり、さまざまなタイプの1.5馬力モーター、照明装置、インバーター溶接機、スイッチ電源、充電式バッテリーパック、蛍光灯バラスト、ポータブル電動工具、電気器具、その他の電気機器で、異常な作業状態によって引き起こされる過電流と過熱を防ぐために広く使用されています。3.5MPaの圧力を受けることができる強化タイプは、プラスチックコーティングされたモーターの組み込み設置に適しています。
H20、H21シリーズサーモスタットの原理と構造
H20、H21シリーズのユニバーサルおよび強化プロテクターは、大きな金属ケーシングで構成されており、熱伝導性金属ケーシング、銀合金接点溶接されたバイメタル部品、導電性ブラケット、絶縁固定スタンド、固定接点ストリップ、耐熱ケーブルで構成されています。異常な動作の場合、周囲温度が設定値まで上昇すると、バイメタル部品が迅速に動作し、接点を開き、回路を遮断します。デバイスが安全な動作温度まで冷却されると、接点が自動的に閉じ、通常の動作が回復します。
この製品は、UL、CQC、TUV、RoHSの認証を受けています。
