概要
LNK-GE-USB-PD製品は、Type-C出力付きのMini Industrial PD Ethernetスイッチです。このスイッチは、RJ-45ポートまたは光ファイバーインターフェースを介して、Type-C USB電源デバイスをネットワークに接続するための柔軟な接続方法を提供します。

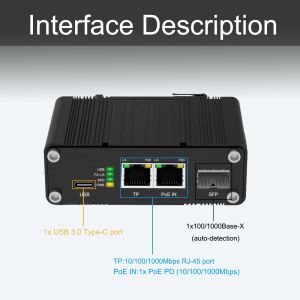

このスイッチは、1 x Type-C USB 3.0ポート、2 x 10/100/1000M RJ-45ポート、1 x 100/1000M SFPポートを組み合わせています。“PoE IN”RJ-45ポートは、リモートPSEスイッチまたはPoEインジェクターからのPoE（Power over Ethernet）電源入力を受け入れます。これにより、スイッチは追加の電源なしで動作できます。
Type-C USBポートは、USB PDプロトコルをサポートし、ラップトップコンピューター、タブレットコンピューター、スマートフォン、またはその他の機器に5.0〜20V（最大3.0A）のDC電力を供給できます。
追加の100Base-FX / 1000Base-X自己適応SFPポートは、RJ-45ポートを長距離光ファイバーインターフェースに拡張できます。

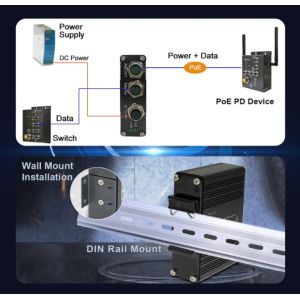

LNK-GE-USB-PD製品は、35mm DINレールへの取り付けに適しています。追加のL字型ブラケットを使用してDINレールプレートを交換できるため、ユーザーは壁または平らな面にスイッチを取り付けることができます。
特徴
► 対応規格：USB 2.0 / 3.0、USB PD 2.0、IEEE 802.3 10Base-T / 100Base-TX / 1000Base-T、IEEE 802.3u 100Base-FX、IEEE 802.3z 1000Base-X、IEEE 802.3bt、IEEE 802.3at
► USB PD 3.0充電プロトコル互換
► 1x Type-C USB 3.0ポート
► 1x 10/100/1000M RJ-45ポート
► 1x PoE PD 10/100/1000M RJ-45ポート
► 1x 100Base-FX / 1000Base-X自動検出SFPポート
► DINレールおよび壁面取り付けをサポート
仕様
|
イーサネット |
|
|
規格: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE802.3ab 1000Base-T |
|
|
IEEE802.3z 1000Base-X |
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
|
|
IEEE802.3at/bt Power over Ethernet |
|
|
USBポート |
-USB 2.0 -USB 3.0 -USB PD 2.0 -USB PD 3.0互換 |
|
インターフェース |
|
|
イーサネットポート: |
2 x RJ45 |
|
USB ポート: |
1 x Type-C |
|
光ポート: |
1 x SFP 1000Base-Xまたは100Base-FX（自動検出） |
|
電気的および機械的 |
|
|
USB PD充電 プロトコル: |
5V/9V/12V/15V/20V（最大3.0A、60W） |
|
LEDインジケーター: |
|
|
USB |
USBステータス |
|
FX L/A: |
データLINKステータス |
|
SPD |
SPDステータス |
|
PWR: |
電源ステータス |
|
SFPポート |
リンク/アクティブと速度 |
|
ピン極性 |
1/2、3/6 & 4/5、7/8（非極性） |
|
100M/1000M: |
ファイバーLINKステータス |
|
寸法（幅x奥行きx高さ）： |
95 x70 x 30 mm |
|
重量: |
0.25Kg |
|
ケーシング: |
|
|
取り付けオプション: |
DINレール/壁面取り付け |
|
環境 |
|
|
動作温度: |
-40℃～75℃（-40°F～167°F） |
|
保管温度: |
-40℃～85℃（-40°F～185°F） |
|
相対湿度: |
5%～95% 結露しないこと |
|
MTBF |
> 200,000時間 |
|
規制承認 |
|
|
ISO9001、CE、FCC、RoHS |
|
|
EMI: EN55022:2010+AC: 2011、クラスA EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (サージ) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
注文情報
|
モデル |
説明 |
|
LNK-GE-USB-PD |
Mini Industrial Gigabit Ethernet PDスイッチ（Type-C出力付き） |
|
取り付けオプション |
► デフォルトのDINレールブラケットが取り付けられています。壁面取り付けブラケットが付属しています。 |
