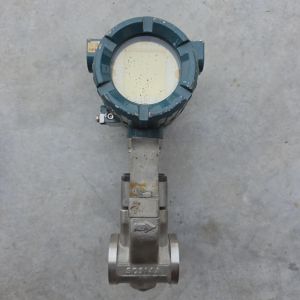

工場 格安 横川 DY050 デジタル YEWFLO 渦流量計
製品説明
についてDY050その一部であるヨコガワのデジタルYEWFLO渦流量計"DY"はデジタル版を表し "050"は50mm (2") のパイプサイズ測定するために広く使用されています.容量流量液体,ガス,蒸気渦の流出原理.
作業原理 渦の流出
DY050は,カルマン・ヴォルテックス・ストリートこの現象は
テクニカル仕様
|
パラメータ |
仕様 |
|
サイズ |
2インチ (50mm) |
|
測定可能な液体 |
液体,ガス,蒸気 |
|
流量範囲 (典型) |
~2.5〜25m3/h (液体) ~15〜150Nm3/h (ガス,空気) |
|
精度 |
±0.75% (液体) ±1.0% (ガス/蒸気) |
|
繰り返し可能性 |
測定値の ±0.2% |
|
動作温度 |
29°Cから+250°C (標準), /HTオプションで最大450°C |
|
圧力を指定する |
フランジによって異なります (通常 ANSI 150~300,最大99bar) |
|
プロセス接続 |
フレンズ (ANSI/DIN/JIS),ワッフルタイプ |
|
電源 |
24 VDCループ (2ワイヤー) または4ワイヤーAC/DCモデル |
|
出力信号 |
4×20 mA + HART,またはファウンデーションフィールドバス |
|
保護 |
IP66/67, explosion-proof (Ex d) と本質的に安全 |
選択特色 (/MV,/HTなど)
|
オプションコード |
機能性 |
|
/MV |
内部温度センサー質量流量測定 |
|
/HT |
蒸気用高温バージョン450°C |
|
/R1, /R2 |
低孔設計より良い低流量感度 |
|
/FF1 |
財団フィールドバス通信プロトコル |
|
/S2, /A2 |
センサー素材の選択肢: 316SS,デュプレックスSS,ハステロイなど |
|
/E |
防爆型 エクストラ・ハウジング |
アドバンスト機能
申請
|
産業 |
使用事例 |
|
発電所 |
蒸気測定,ボイラー制御 |
|
石油とガス |
天然ガス,圧縮空気,プロセス流体 |
|
化学加工 |
蒸気,冷却水,溶媒 |
|
エフ・キャッシング・ユーティリティ |
冷却水,温水,建物自動化 |
|
食品・飲料 |
CIP流体,公益事業 |
モデルコードの例分解
DY050-F1-SS2N-2N/HT/MV
|
コード |
意味 |
|
DY050 |
デジタル50mmYEWFLO渦計 |
|
F1 |
フランゲのボディ |
|
SS2N |
316SS 濡れた部品 |
|
2N |
ANSI 300 フランジ |
|
/HT |
高温バージョン |
|
/MV |
温度補償による質量流量 |
