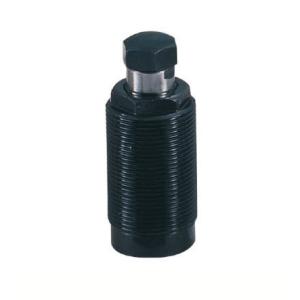

高圧油圧簡単な土台のための仕事サポートさび止めシリンダー表面によって通されるシリンダー
特徴:
1.Type A:サポートを締め金で止めるUnderward。最初の位置で、サポート頭部は内部ばねの行為の下に最優位の端にあります。働くときサポート頭部を同期的にするために、工作物は工作物の重力によって下りに押し下げられます。工作物がしっかり置かれる時、ダウン状態になるサポート頭部停止。空気圧が応用だった後サポートを工作物に提供し、動くことを止めるように、サポート シリンダーは締まります。
2. タイプB:上向きにサポートを締め金で止めること。最初の位置で、サポート頭部は最下の端にあります。工作物が置かれた後サポート頭部を拡張するために、サポート シリンダーは加圧されます。工作物がサポート頭部によって触れられるとき、サポート頭部はすぐに停止し、サポートcylidnerは締まるために加圧されます。それからサポート頭部はサポートを提供し、現在位置で停止します。
注意:
1.Supporting力は仕事サポートが振動クランプtogeherを使用すれば振動クランプのサポートに一致させるべきです。支援諸部隊は単一の振動クランプの締め金で止める力の少なくとも150%です。
2.Do最大流率を早期の錠を避けるために超過しないため。
3.Place中間の位置のサポート シリンダー
可能ように仕事表面に垂直な4.Installは同様に10°より多くを傾けないし。
オーダー コード:
RSP-16-A
1 2 3
指定のテーブル
| タイプ | RSP-16A | RSP-16B |
| 操作のPressueの範囲（KGF/CM2） | 100-250 | |
| 締め金で止めます打撃（MM）を | 8 | |
| シリンダー（MM）の穴 | 16 | |
| 支援諸部隊（kgf） /operation力（kgf/cm2） | 320/200 | |
| 代理のタイプ | 単動 | |
操作力および支援諸部隊の図表
操作力
見掛け密度および追加修正の図表
見掛け密度
