FPCボードの設計方法
我々は,プロフェッショナルに柔軟な印刷回路板の製造者,提供することができます FPC柔軟な回路板,FPC柔軟な印刷回路板,HDI印刷回路板,SMD LEDライトストライプ,COB LEDストライプ,FPC板の設計柔軟なLEDディスプレイ 電子PCB 印刷回路組 回路カード組 家庭用顔面マスク 美容器 育毛器回路板など
FPC説明:
FPCモデルHQ050

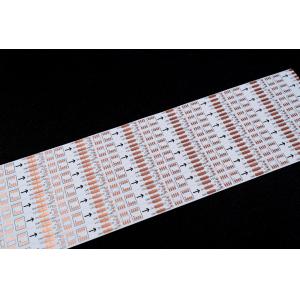

FPC名: 5050RGB LED ストライプボード
FPCの特徴:ダブルレイヤーボード,双面膜コーティング,ホワイトボード,ブラックテキスト,OSP抗酸化剤
I. 主な技術パラメータ
(1) 寸法パラメータ
精密FPCの最大サイズは240mm × 500mm (限度値は250mm × 500mm) で,最小サイズは制限されません.最大幅は240mm 最大長さは100mに達するこのサイズ範囲は,FPC LED ストライプボードを含む様々なFPC製品の生産ニーズを満たすことができます.FPC LED ストライプボードは,異なるインストールシナリオに適応する必要がありますので,サイズに柔軟性がある精密FPCのサイズ特性により,この用途に適しています.
(2) 板の層数
単層板: 単純な構造で,銅製の葉片の 1 層と 1 つの伝導経路しかありません.これは,工業制御や電子機器などの比較的単純な回路を持つ分野に適用されます.シンプルなFPC LEDストライプボードでは,回路設計がシンプルであれば,単層のボードも基本的な導電性要件を満たすことができます.
双層板: 単層 FPC と 比べると,二層板 は 銅 薄膜 の 2 層 を 含ん で い ます.この 板 は バイア を 追加 し て 複雑な 導電路 を 形成 し,より 高い 回路 統合 を 備えています.携帯電話や自動車機器などの製品に広く使用されていますFPC LED ストライプボードには複数の LED コンポーネントと制御回路を統合する必要があるため,二重層ボードは,より効率的に回路接続と信号伝送を実現することができます..
(3) 溶接マスクの色
FPCの溶接マスクの色は主に黄色,黒色,白色で,それぞれ異なるシナリオに適しています:
黄色溶接マスク:様々なケーブル製品などのほとんどのFPC製品に適用できます.強力な汎用性により,従来のFPCおよびいくつかの単純なFPCLEDストライプボードに広く使用されています.
ブラックソルダーマスク: 高級のFPC製品や自動車の電子機器,携帯電話の部品,FPCLEDストライプボードなどの光吸収を必要とする製品でよく使用されます.FPC LED ストライプボードの表示シナリオ,黒い溶接マスクは,光の反射干渉を軽減し,表示効果を改善することができます.
白色溶接マスク:黄色に比べると白色コーティングが追加され,反射性能が良い.照明装置などFPC LED ストライプボードでは,LED 光の利用率を高める必要がある場合,白い溶接マスクは理想的な選択です.
(4) コッパーの厚さ
異なるタイプのFPCの銅ホイルの厚さの選択は以下のとおりです.
精度 FPC:単層板では 18μm (0.5oz) と 35μm (1oz) がオプションで,二層板では 12μm (0.33oz), 18μm (0.5oz) と 35μm (1oz) が利用可能である.
通常のFPC:単層板では18μm,25μm,35μm (1oz) と50μmが選択できます.二層板では18 - 25μm,25 - 25μm,35 - 35μmと35 - 70μmがオプションです.
FPC LED ストライプボードは,伝導性と柔軟性をバランスするために,しばしば18μmまたは35μmの銅ホイールを選択する.18μmの銅ホイールは,柔軟性要求が高いFPC LED ストライプボードに適しています.高電流のシナリオではより多くの利点があります..
(5) 銅ホイル厚さの仕様
精度FPC:単層ボードは18μm (0.5oz) と35μm (1oz) を選択できます.二層ボードは12μm (0.33oz),18μm (0.5oz) と35μm (1oz) を選択できます.
通常のFPC:単層ボードは18μm,25μm,35μm (1oz) と50μmのオプションがあります. 双層ボードは18 - 25μm,25 - 25μm,35 - 35μmと35 - 70μmになります.
FPC LED ストライプボードの銅ホイル厚さの選択は,現在の負荷と柔軟性要件を考慮する必要があります.低電力 FPC LED ストライプボードでは,18μm の銅ホイルがニーズを満たすことができます.高性能なものは35μm以上で,銅ホイルが導電安定性をより良く保証することができます.
(6) 最低ライン幅/距離
ライン幅と距離が小さいほど,FPCの生産が難しくなり,欠陥率が高くなります.線幅/距離が3ミリ未満でないことが一般的に推奨されます.このパラメータは,FPC LED ストライプボードにとって特に重要です.FPC LED ストライプボードのライン幅と距離の正確な制御は,密度の高い回路により,その導電性能と使用寿命に直接影響します..
サービスプロセス
(1) コンサルティングサービス
FPCとFPC LEDストライプボードの設計,研究開発,製造に 16年の焦点を当てて,我々は設計図の最適化を含む,顧客に個性化されたソリューションを提供することができます新製品開発に関するガイドラインと関連技術支援FPCとFPCLEDストライプボードのアプリケーションにおける技術上の問題を解決する.
(2) コートサービス
FPCとFPC LEDストライプボードのサンプルや大量注文の 報考をします. 類似した技術と材料. 先進的な技術と最適化された材料選択に依存し,我々は価格優位性を達成し,顧客のためのコストを大幅に削減します..
(3) 専門的な力
企業はドイツ,日本,台湾,中国などの先進的な生産設備と技術で 装備されていますFPCとFPCLEDストライプボードのプロフェッショナルで大規模生産を実現工場の面積は2万平方メートルで 800人以上の従業員と 50人の技術幹部がいるFPCとFPCLED板の高品質生産の保証について..
(4) デザインサービス
FPCとFPCのLEDストライプボードのための完全なプロセスソリューションを顧客に提供することができます.基板の生産などのワンストップサービスをカバーしますワイヤリング設計,原理設計,模具開発,パッチ,プラグイン,鋼網の生産我々は,FPCとFPC LEDストライプボードの信頼性の高い設計サポートを確保..
(5) プロトタイプ作成サービス
FPCとFPC LEDストライプボードのプロトタイプとカスタマイズサービスを専門としています.FPC 複層ボードのプロトタイプ (FPC LED ストライプボードの複層ボードを含む) は 5 - 7 日以内に完成できます..
注:このウェブサイト上のすべての写真は現場で撮影されています.照明,撮影角度,ディスプレイ解像度の違いにより,視覚的な色差がある可能性があります.中国で16年の歴史を持つプロの回路板メーカーとして, GongDong HongQiは,様々なFPCプロトタイプ作成とカスタマイゼーションサービスに焦点を当てて,毎年FPCとFPCLEDストライプボードなどの製品を更新しアップグレードします.FPC または FPC LED ストライプボードの必要性がある場合専門的なソリューションと 単一のサービスを提供します. 基板の生産とワイヤリングの設計を含む.オンラインで相談または電子メールで私達に連絡してください専門的な販売チームは1対1のサービスを提供します.
