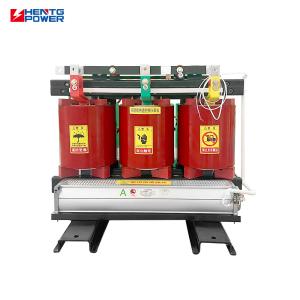

3 段階 250kVA 空気冷却 トランスフォーマー 乾燥型隔離 トランスフォーマー 高信頼性
製品仕様
| 属性 | 価値 |
| タイプ | 配送トランスフォーマー |
| 材料 | シリコン鋼板,アルミ |
| 頻度 | 50Hz,60Hz |
| 形状 | 直角形 |
| 巻き物 | アルミニウム |
| 適用する | 可能性 |
| 段階 | 3つ目 |
| コイル構造 | トロイドル |
| コイル番号 | 複数回転するコイル |
| 入力電圧 | 10kV |
| 出力電圧 | 0.4kV |
| 定数容量 | 30KVAから2500KVA |
| 冷却方法 | アナフ |
| 中核材料 | CRGO シリコン鋼コア |
| 定数電圧 | 6/6.3/10/10.5/11KV |
| ベクトルグループ | Dyn11/Yyn0 |
| 作業頻度 | 50/60KHz |
| 動作温度 | 40°C から +180°C |
製品概要
SCB13 シリーズ 250kVA ドライ型隔離変圧器は,重要な負荷の電源供給のための堅牢でエネルギー効率の高いソリューションです.高級のシリコン鋼芯と真空エポキシ樹脂鋳造で設計された, 商業,医療,産業環境で安全,静かで安定した電源供給を保証します. 強化された隔熱,低保守,高短路強度を提供しています.
テクニカル仕様
| 定数容量 (KVA) | ベクトルグループ | 電圧の組み合わせ | 無負荷損失 | 負荷損失 | 無負荷電流 | 阻力 |
| 30 | Yyn0 / Dyn11 | 10 6.3 6 | 135 | 640 | 2 | 4.0 |
| 50 | | | 195 | 900 | 2 | |
| 80 | | | 265 | 1240 | 1.5 | |
| 100 | | | 290 | 1410 | 1.5 | |
| 125 | | | 340 | 1660 | 1.3 | |
| 160 | | | 385 | 1910 | 1.3 | |
| 200 | | | 445 | 2270 | 1.1 | |
| 250 | | | 515 | 2480 | 1.1 | |
| 315 | | | 635 | 3120 | 1 | |
| 400 | | | 705 | 3590 | 1 | |
| 500 | | | 835 | 4390 | 1 | |
| 630 | | | 965 | 5290 | 0.85 | 6.0 |
| 800 | | | 1090 | 6260 | 0.85 | |
| 1000 | | | 1270 | 7310 | 0.85 | |
| 1250 | | | 1500 | 8720 | 0.85 | |
| 1600 | | | 1760 | 10500 | 0.85 | |
| 2000 | | | 2190 | 13000 | 0.7 | |
| 2500 | | | 2590 | 15400 | 0.7 | |
主要 な 特徴
- 完全電気隔離: 主要回路と副次回路の間の干渉を防ぐ
- 真空 エポキシ 樹脂 鋳造: 強い 隔熱 耐火 耐湿 性
- 低騒音設計: 動作騒音 ≤ 50dB,室内用途に最適
- 油のない建築: 環境に優しい,閉ざされた空間にとって安全
- 高級コア材料:低損失冷圧シリコン鋼で製造
利益
- 敏感な機器を保護します.電圧障害をフィルタリングし,ハーモニックを抑制します.
- 保守 必要 を 軽減 する: 油 を 入れ替わ ない,故障 が 少なく なる
- 室内使用に安全: 油漏れや火災の危険性がない
- システム信頼性を向上させる: 電力品質と安定性を向上させる
- 簡単に設置: コンパクトでアクセス可能な端末設計
利点
- 高短回路強度: 障害時の動力および熱力ストレスに耐える
- カスタマイズ可能な電圧オプション:様々な入力/出力構成をサポート
- IEC & CE 認証: グローバルな安全性と効率基準を満たすために構築
- 耐久性のある隔熱システムで 20年以上の使用を保証します
- 厳しい環境に対応可能: 保護グレード IP23
応用シナリオ
- 精密機械の電源
- 産業自動化制御システム
- 病院と医療機器
- 研究室と研究センター
- 高層ビルの配送パネル
- CNC 機器,エレベーター,スマート コントロール システム
HENTG POWERについて
HENTG POWERは,世界中のプロの設計者,製造者,および電源システムソリューションのインストーラーです. 2011年に設立され,100,000平方メートルの施設で,我々は信頼性のある,グローバル電力システムのための高性能ソリューション.
品質保証
大量生産前,生産前サンプルと出荷前最終検査を行い,QCとテストレポートを提供します. 工場受容テスト (FAT) を受け付けます.私たちの工場は,500KV 480MVAまでのオイルタイプと乾燥型配送トランスフォーマーを製造します.標準 ANSI/IEEE/DOE2016/CSA/IEC60076 に基づいた,GIS,スイッチ装置,サブステーション,保証期間 2年以上.
なぜ 私たちを選んだのか?
専門的な設計と技術チームは 7日以内にすべての設計の内容を確認することができます. 30以上のシニアエンジニアが24/7オンラインサポートと30分間の応答時間を提供します.卓越したサービスを保証します.
サービス
OEMの注文を受け取り,お客様の要求に応えるための ビジネス決済条件を交渉します.
