HVACにおける自動空気流量制御のための、モーター駆動アクチュエータ付きIoTハードシール換気バタフライバルブ
製品説明

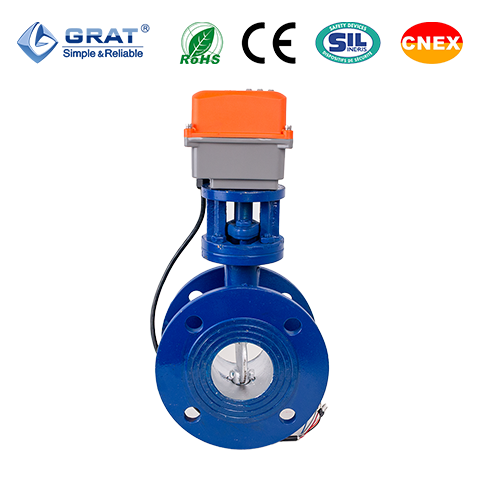

IoT換気バタフライバルブは、空気流量制御用のシャフト（アクチュエータに接続）上の回転円盤を備えた金属ボディ（ダクタイル鋳鉄、鋼）を特徴とし、耐久性のために金属表面によるハードシールを採用しています。スマートモニタリングと制御のために、センサー、マイクロコントローラー、通信モジュールを統合しています。
主な特徴
- 低消費電力と高効率： わずか10Wの電力しか必要とせず、効率的で安定した動作を維持しながら、エネルギーコストを節約します。
- スムーズな速度調整： PWM無段階速度調整により、安定したアクチュエータ動作と正確な制御が保証されます。
- 高性能モーター： 過負荷保護機能を備えた内蔵ブラシレスモーターは、安定性、信頼性、および長い耐用年数を提供します。
- リアルタイムパラメータ表示： OLED画面は、ステータスとパラメータを中国語または英語で表示し、リアルタイムフィードバックと障害アラームを提供します。
- 正確な制御： 30％から100％までの調整可能な範囲で、0.5％の制御精度があり、多様な制御要件に対応します。
- 複数のフィードバック方法： 正確な制御のために、4-20mA/0-10V/1-5Vフィードバックをサポートします。
技術仕様
呼び径（DN）： DN50～DN65
動作電圧： AC220V、DC24V
媒体温度： 0-450℃（オプション）
呼び圧力： 0.1～0.6MPa
流量特性： リニア/等パーセント特性
制御方法： 調整またはスイッチング制御
シール形式： 開放型、リアシート型（超高温用）、密閉型（常温用）
物理的仕様
接続タイプ： フランジ型
バルブ本体材料： A3鋼、耐熱鋼、SUS304ステンレス鋼、SUS316ステンレス鋼
バルブプレート材料： A3鋼、耐熱鋼、SUS304ステンレス鋼、SUS316ステンレス鋼
パッキング材： PTFEライニング、グラファイト
保護等級： IP66
規格準拠
製造規格： JB/T 8692-2013
設計と製造： GB/T12238-2008、API 609
製品検査と試験： GB/T13927-2022、API 598
サイドフランジ接続： GB/T 9124.1-2019、GB/T 9124.2-2019、ASME B16.50、ASME B16.47
試験圧力
シェル試験： 0.15MPa
シール試験： 0.11MPa
設置寸法
| 呼び径（DN） |
D1 |
D |
L |
B |
C |
n- φd |
H1 |
H2 |
W1 |
W2 |
| 50 |
165 |
125 |
100 |
8 |
1 |
4-φ18 |
313 |
83 |
94 |
109 |
| 65 |
185 |
145 |
100 |
8 |
1 |
4-φ18 |
333 |
93 |
94 |
109 |
回路配線図
DC 24V回路配線図
AC 220V回路配線図
