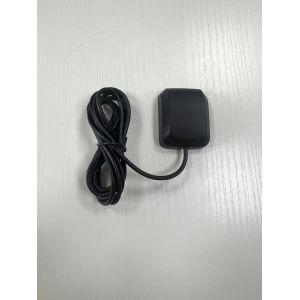

RTK+慣性航法搭載GPS受信機
センチメートルレベルの精度を持つ高精度測位ソリューション。RTKと慣性航法フュージョン技術により、信号が弱い環境でも信頼性の高い性能を発揮します。
アプリケーション
- インテリジェントIoT、シェアリングモビリティ、クラウドソーシングマッピング
- GISコレクション、ハンドヘルド端末、変位モニタリング
- 自動芝刈り機、農業機械、ドローン
- 車両位置特定、人員追跡、フリート管理
主な特徴
- マルチシステム対応：GPS（L1C/A/L5）、BDS（B1I/B2a/B1C）、GALILEO（E1/E5a）、GLONASS（L1）
- 慣性航法フュージョンアルゴリズムによるデュアル周波数RTK
- センチメートルレベルの測位精度
- 障害物のある環境での高速測位
- 簡単な設置のための統合アンテナ設計
ピン配置
| ピン番号 |
ピン名 |
I/O |
説明 |
備考 |
| 1 |
GND |
G |
グランド |
|
|
2 |
RXD |
I |
|
| UARTシリアルデータ入力 |
|
3 |
TXD |
|
| O |
UARTシリアルデータ出力 |
|
4 |
VCC |
P
GPS/QZSS L1C/A & L5、BDS B1I/B1C & B2a、GAL E1 & E5a、GLONASS L1
プロトコル
NMEA-0183準拠プロトコルまたはカスタムプロトコル
NMEAメッセージ
RMC、VTG、GGA、GSA、GSV、GLL
ボーレート
4800bps～921600bps（デフォルト115200bps）
チャンネル数
トラッキング：-167 dBm、キャプチャ：-158 dBm、コールドスタート：-148 dBm、ホットスタート：-158 dBm
起動時間
コールドスタート：平均28秒、ホットスタート：平均1秒
精度
水平：1cm+1ppm CEP50、垂直：2cm+1ppm CEP50
最大高度
A-GNSS、デュアル周波数RTK+DRフュージョン測位
通信

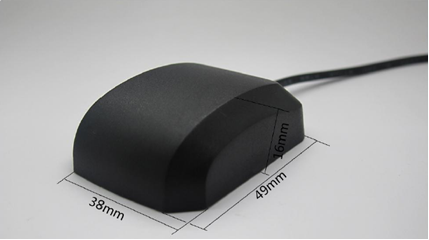

38mm × 49mm × 16mm（±0.5mm）
ワイヤー長
3M粘着テープまたはマグネット（デフォルト3M粘着テープ）
電圧
