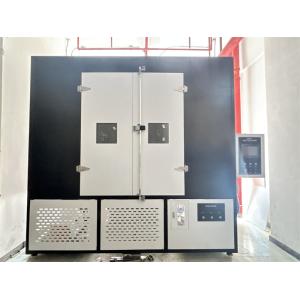

5000時間マルチストレス 絶縁体試験機
備考：
IEC 62730規格は、主に太陽光発電（PV）システムで使用される絶縁体のマルチストレスエージング試験に関する国際規格であり、複雑な屋外環境における絶縁材料の長期耐久性を評価します。 IEC 62730絶縁体マルチストレス試験機は、さまざまな環境ストレスの重畳をシミュレートし、絶縁体の経年劣化を加速するように特別に設計された試験装置です。
|
製品名：
|
IEC 62730:2024に準拠した5000時間マルチストレス試験セットアップの技術仕様
|
|
IEC 62730:2024
|
このドキュメントでは、IEC 62730:2024に従って、5000時間のマルチストレス試験ベンチの技術要件を示します。
|
|
試験手順
|
試験は、体積が20 m3を超えない防湿密閉型の耐腐食性チャンバー内で実施するものとします。
|
|
試験条件
|
絶縁体に印加され、5,000時間繰り返されるストレスのサイクルを図3に示します。このサイクルは、
試験片が温度変化と結露の影響も受けるように設計されています。
|
|
電圧
|
キロボルト単位の商用周波数の試験電圧は、
試験片の実際の沿面距離に合わせて調整されます。これは、ミリメートル単位の沿面距離を34.6で割ることによって決定されます。
（相間値として計算された、20 mm/kVの特定の沿面距離に等しい）。
|
|
太陽光シミュレーション
|
シミュレートされた太陽光照射は、公称出力6500 Wのキセノンアークランプと2つのホウケイ酸
ガラスフィルター（図5の例を参照）によって提供されます。キセノンランプと試験片の間の距離は約480 mmです。
各試験の開始時に新しいランプとフィルターを使用するものとします。フィルター、必要に応じてランプは、
ランプメーカーの推奨事項に従って試験中に交換するものとします。
|
|
人工降雨
|
人工降雨は、試験片の上部およびその周囲の外側に設置されたノズルによって提供されるものとします（図4を参照）。
平均降水量はIEC 60060-1に準拠するものとします。最小抵抗率85 nmの水を使用するものとします。各
試験片は個別に噴霧されます。
|
|
乾燥熱
|
チャンバーは50℃±2℃まで加熱されます。温度が上昇する時間は最大15分です。
注記：チャンバーの壁を加熱し、断熱することが推奨されます。
|
|
湿度
|
公称相対湿度：RH = 50℃で95％±3％。
|
DX8428絶縁体マルチストレス試験機.pdf
