三軸MEMSジロスコップキャリアの角運動を検出する
三軸MEMS加速計: キャリアの線形加速を測定する.
総合的な補償:偏差,スケールファクター,非正角誤差,加速依存項目の全温度校正を含み,長期測定精度を保証する.
頑丈な設計: 強化された構造設計と粘着密封機能により,厳しい環境でも角型および線形運動パラメータの正確な測定を維持できます.ユーザーに非常に信頼性の高いソリューションを提供すること.

高精度製造/システム校正技術

製品の高性能を保証するために,同社は研究開発プロセス中に一連の重要な技術を開発しました.静的誤差補償 (ゼロバイアスの罰金補償)温度範囲全体にわたる誤差調整) と動的エラー補償 (例えば,コーンとスカルリングのエラー) を利用して,ユーザーアプリケーションで最適なパフォーマンスを提供します.

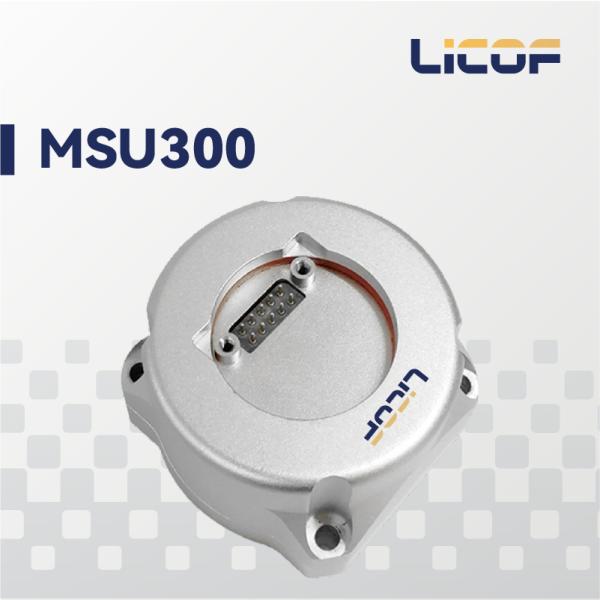

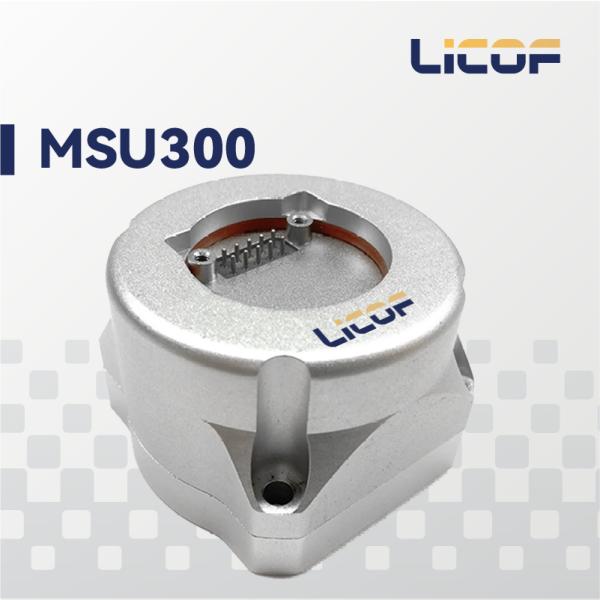

表 1 性能パラメータ LKFはMSU300

ギロスコープ
範囲 (°/s)	±400
バイアス	≤2
バイアス安定性 (°/h,10秒のスムーズ化)	≤0.3
バイアス不安定性 (°/h,ALLAN)	≤0.02
角式ランダムウォーク (°/√h)	≤0.015
バイアス重複性 (°/h)	≤0.1
尺度因子非線形性 (ppm)	≤100
帯域幅 (Hz)	≥200
交叉結合 (rad)	≤0.001
解像度 (°/s)	≤0.001
制限値 (°/s)	≤0.001
アクセロメーター
範囲 (g)	±40
バイアス (mg)	≤2
バイアス安定性 (μg)	≤100
バイアス不安定性 (μg, ALLAN)	≤30
速さランダムウォーク (μg/√Hz)	≤30 ((0.018mm/s/sqrt ((h))
バイアス重複性 (μg)	≤100
尺度因子非線形性 (ppm)	≤300
帯域幅 (Hz)	≥200
交叉結合 (rad)	≤0.001
解像度 (μg)	≤100
制限値 (μg)	≤100
電気/機械インターフェース
電源 (V)	5±0.2V
電力消費量 (W)	≤2
起動時間 (時間)	≤2
通信インターフェース	2×RS-422
更新率 (Hz)	200 (最大1000個まで調整可能)
尺寸 (mm×mm×mm)	56×56×38で,これは5
体重 (g)	236±5g
操作環境
動作温度 (°C)	-45歳ほら80
保存温度 (°C)	-55歳ほら85
振動 (g,RMS)	13
ショック (g)	1000g/1ms (電源付き) 20000g/10ms (動力なし,カスタマイズする必要があります)

表 2 電気インターフェイスの定義

主要な特徴

高精度MEMSIMU

100%国内製の部品

高性能,コンパクトサイズ,軽量,低消費電力

全温度校正補償 (-45°Cから+80°C)

1KHz高速サンプリング

厳しい機械環境への耐性

ファイアウェアのオンライン更新をサポート

申請

厳しい機械的/熱的条件下で動作する導撃兵器

UAV/車両/船舶/ボートの姿勢参照

態度制御システム

レーダー/赤外線アンテナ安定化プラットフォーム

図 1 図面構造寸法図
