紹介

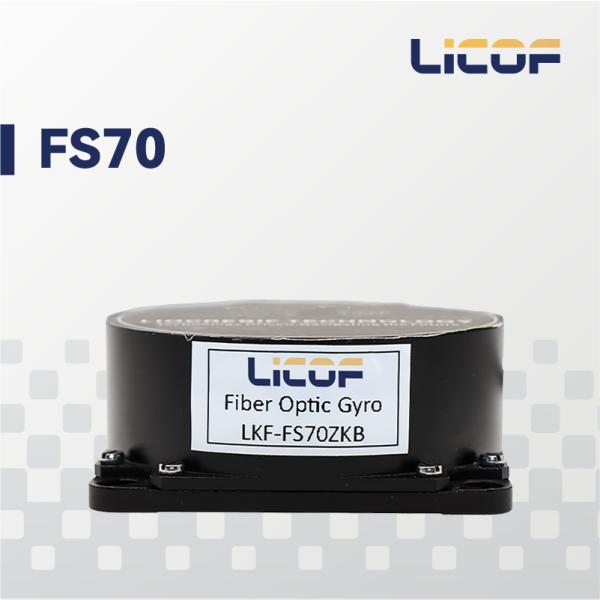

ファイバーオプティックジロは,全固体ジロの新しいタイプとして,高速起動,幅広い測定範囲,高い信頼性などに優れています.LKF-FS70ZKは,土地の位置付けと方向化に適用できる中高精度の慣性ガイドシステムのアプリケーション要件に適用することができます.航空機に搭載された北極探知機 空中空中姿勢 海上ジロコンパスなど
繊維の外径を135μmに減らすことにより,薄 PM繊維溶液は繊維コイルのサイズを非常に減少させ,繊維コイルで優れた精密性能を提供します.FOG を小型化するために用いられるそして,コイルは四極対称法によって正確に巻き込まれます.ミニチュア化された光ファイバージロは コンパクトで費用対効果の高い優れた利点があり,統合しやすく,UAV,光電パッド,光学プラットフォームなどに最適です.
表 1 LKF-FS70ZK単軸FOGの性能パラメータ
|
|
A について |
B について |
|
|
バイアス安定度 °/hr ((1σ,10s) |
≤0.05 |
≤0.03 |
2h連続テスト 100sスムーズ |
|
バイアス重複性 °/hr ((1σ) |
≤0.05 |
≤0.03 |
6回の試験後の計算結果 |
|
ランダムウォーク係数°/h^1/2 |
≤0.005 |
≤0.003 |
|
|
スケール因子 非線形性 ppm ((1σ) |
≤10 |
≤10 |
普通の温度 |
|
スケールファクター 繰り返し性 ppm ((1σ) |
≤20 |
≤10 |
普通の温度 |
|
全温 ppm (ppm) でのスケールファクター重複性 |
≤300 |
≤200 |
-40°Cほら+60°C |
|
動的範囲 |
±500°/s |
|
|
|
磁気感受性 |
≤0.02°/h/G |
|
|
|
作業温度 |
-40°Cほら+70°C |
|
|
|
貯蔵温度 |
-50°Cほら+70°C |
|
|
|
振動状態 |
4.2g,20Hzほら2000Hz |
響きがないスキャン |
|
|
注:このシリーズジロスコップにはガス密度機能があります. |
|||
ギロスコップの電気インターフェースはJ30-15ZKコネクタを使用
|
ピン |
ピン定義 |
サイン |
ワイヤの色 |
|
1 |
シリアルポート T+ |
TX+ |
黄色 |
|
2 |
シリアルポート T- |
ティックス |
オレンジ |
|
3 |
シリアルポート R+ |
RX+ |
青い |
|
4 |
シリアルポート R- |
RX- |
緑色 |
|
5,13 |
電源は+5V |
+5V |
赤色 |
|
6,7 |
パワーグラウンド |
GND |
ブラック |
主要な特徴
ミニチュアでコンパクトなデザイン
純固体殻設計
環境に適応する
高い 信頼性 と 長寿
完全デジタル RS-422 電源出力
適用する
電気光学ポッド
フライトコントロール・プラットフォーム
オプティカル・フォトグラフィック・プラットフォーム
プラットフォーム安定化器
衛星通信機 が 動いている
慣性測定単位
軽型UAV
図 1 外部構造の寸法
