負荷容量
- 動的負荷 (Cr)132~140kN (典型的な範囲)
- 静的負荷 (C0r)128~136kN (典型的な範囲)
- 材料:GCr15/SUJ2 高炭素クロムベアリング鋼 (表面硬さHRC58-62),特殊な環境向けにステンレス鋼 (SUS440C) またはセラミック (Si3N4ボール) のオプション.
速度と精度
- 制限速度:
  - 油脂で潤滑: 3,200~3,600rpm (典型的な範囲)
  - 油で潤滑: 4,300~4,800rpm (連続高速動作に最適化)
- 精度クラス:標準P0 (高精度機械,例えばCNCスピンドル用のP5/P4に調整可能)
テクニカル特徴
- 軸・半径負荷能力:両方向の軸性負荷に対して必要な組み合わせた射線負荷と片方向の軸性推力をサポートする.
- 安定性設計:最適化された走路曲線とケージ幾何学により,高負荷で高速で動作する際に摩擦と熱蓄積が減少します.

構造と環境への適応性

許容性相容性:
- シャフト:H7/k6
- 住宅:J7
温度範囲:
- 標準: -20°Cから120°C
- 高温変種:高温300°Cまで耐熱材料と潤滑剤で
密封のオプション:
- オープンデザイン (標準)
- 2RS (ゴムシール) またはZZ (金属シールド) を選択して,塵,湿度,または破片から保護する.

典型的な用途

工業機械
- 重用ギアボックス:鉱山,メタルジカル,または建設機器の駆動列車における放射性および軸性負荷を処理します.
- 大型モーター:工業用ポンプや圧縮機のシャフトで高トルクに対応する.
- 風力タービン部品:1.5MW以上の風力発電機のピッチやヤイドライブに使用されます.
交通機関
- 商用車のトランスミッショントラックやバスの動力列車で動的負荷に耐える.
- 船舶の推進システム:船舶のギアボックスに対する耐腐蝕型 (SUS440C)
精密機器
- 機械用機械のスピンダー:重量フレスリングやターニング作業 (P5精度カスタマイズ) の硬さを提供します.
- 産業用ロボット機械兵器の正確な位置付けを可能にします

メンテナンスと潤滑に関するガイドライン

潤滑剤:
- 油脂:リチウムベースの脂油 (NLGI 2) 15%~20%の穴埋め; 120°Cを超える温度で推奨される合成ポリ尿酸脂油.
- オイル:ISO VG 32-68オイルを搭載した循環油システムで,熱散を向上させるため,高速で連続的に動作する.
検査間隔:
- 重量サイクルでは 6~8時間ごとに振動,温度,ノイズを監視します.
- 負荷と環境条件に応じて,潤滑油を4,000~8,000時間ごとに交換する.

認証と互換性

概要

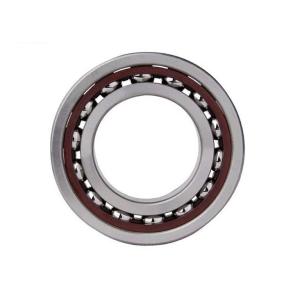

7220AC角接球ベアリングは高負荷容量 (動力 140kN まで),精度,適応性をバランスにしており,重労働産業,輸送,精密機器標準化設計により設置が簡素化され材料と密封の選択肢により様々な環境での使いやすさが向上します高い負荷で信頼性の高い性能を提供します高速シナリオ

注: 特定パラメータは生産基準によって異なります.詳細な仕様については技術文書を参照してください.
