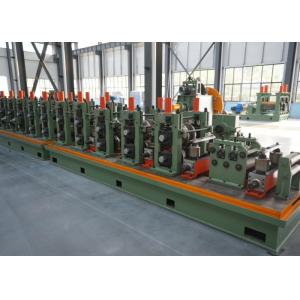

API 5L 大直径鋼管製造機械 / メタルチューブ製造機械
製品仕様
商品名:鋼管製造機械のためのAPI 5L 水静電管試験機械
用途:漏れと液圧試験を行う
パイプ直径:50-610mm (ERWミール), 219-2400mm (スパイラルミール)
パイプ長さ:6〜12m
テスト圧力:20mpa,50mpa (パイプ使用に応じて)
色:クライアントの要求に応じて調整可能
テクニカル仕様
鋼管製造機械のためのAPI 5L水静電管試験機械のモデル
| モデル |
仕様 (mm) |
長さ (m) |
圧力 (Mpa) |
容量 (kW) |
面積 (推定) |
| ZFSY-100 |
Φ50~Φ114 |
6~12 |
≤50 |
65 |
5×12 |
| ZFSY-160 |
Φ60~Φ168 |
6~12 |
≤50 |
65 |
5×12 |
| ZFSY-220 |
Φ89~Φ219 |
6~12 |
≤50 |
75 |
5×12 |
| ZFSY-350 |
Φ140~Φ355 |
6~12 |
≤70 |
85 |
6×20 |
| ZFSY-400 |
Φ168〜Φ426 |
8~12 |
≤70 |
65 |
6×22 |
| ZFSY-500 |
Φ219〜Φ508 |
8~12 |
≤70 |
85 |
6×22 |
| ZFSY-600 |
Φ219~Φ610 |
8~12 |
≤70 |
100 |
6×22 |
螺旋管の溶接工場のための水力テスト機のモデル
| モデル |
仕様 (mm) |
長さ (m) |
圧力 (Mpa) |
容量 (kW) |
面積 (推定) |
| LXSY-400 |
Φ219〜Φ426 |
6~12 |
≤50 |
65 |
5×12 |
| LXSY-600 |
Φ219~Φ630 |
6~12 |
≤50 |
65 |
5×12 |
| LXSY-800 |
Φ325~Φ820 |
6~12 |
≤50 |
75 |
5×12 |
| LXSY-1000 |
Φ426~Φ1020 |
6~12 |
≤42 |
85 |
4×20 |
| LXSY-1400 |
Φ508〜Φ1420 |
8~12 |
≤21 |
65 |
4×22 |
| LXSY-1800 |
Φ630~Φ1820 |
8~12 |
≤21 |
85 |
4×22 |
| LXSY-2400 |
Φ720〜Φ2400 |
8~12 |
≤21 |
100 |
4×22 |
| LXSY-3000 |
Φ820~Φ3000 |
8~12 |
≤21 |
120 |
4×25 |
| LXSY-3500 |
Φ1020〜Φ3500 |
8~12 |
≤21 |
160 |
6×30 |
製品概要
液圧試験器は,ERWまたは螺旋溶接管の漏れと液圧試験を行うために使用されます.試験は,パイプの両端を密封することを含む.液体 (通常は水) でパイプを満たす液体液体液体液体液体液体液体液体液体液体液体液体液体液体圧力密度は,供給バルブをシャットダウンし,圧力損失があるかどうかを観察することによってテストすることができますテスト機は API 標準を満たしている
ERW と 渦巻き 溶接 管 試験 器 の 重要な 違い
縦溶接管の水力試験器は,外径密封または大きな隙間密封を使用します.螺旋溶接管のための水力テストは,パイプ末面を密封するためにポリウレタンを使用し,オイルと水のバランスを保つシステムを持っています.
プロセスの流れ
- パイプ設置
- 密封
- 水の詰め込み
- 圧縮
- 圧力の解消
- 排水
- パイプの取り除き
