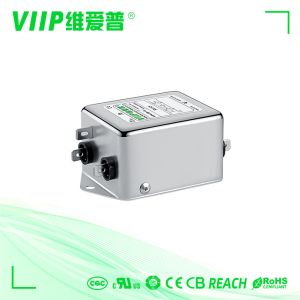

| アイテム | 電源ライン EMI フィルタ |
| モデル | VIP4-1B-20 |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 150K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 110V/250V |
| 定格電流 | 0.5～300A |
| 環境温度 | 40℃ |
小型電子機器や計測器に使用可能な汎用単相交流電源用ラインフィルタです。
仕様単相EMIフィルター用:
良好な減衰周波数範囲 150KHz-30MHz の汎用 AC フィルタ
VIP4 -1A および VIP4 -1B シリーズは 1 段のコモンモード フィルタで、ほとんど同じフィルタリング群を備えていますが、電流がわずかに異なるだけです。
コンパクトな構造、高性能コスト比、設置が簡単、安全で信頼できる
380VAC を超える高電圧バージョンも利用可能
表にする
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] | ||
| スクリュー | ターミナルブロック | ワイヤー | ||||||
| VIP1-1A-01 | 1A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | 図2 | 図1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 図5 | 図2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 図5 | 図2 | M8 | - - - | - - - | 1380年 |
| VIP4-1B-150 | 150A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
| VIP4-1B-200 | 200A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
アプリケーション:
ホワイトハウス
スマートホーム
スマート端末
電源
電力とエネルギー
電気・電子機器
消費財
医療機器
データ通信機器
サンプル
サンプル料金: 交渉する
サンプル時間: 3~5 日
