パーソナライズド・ナショナル・インスツリンズ 5783 フレックスリオアプリケーション用のトランシーバーアダプターモジュール
ナショナル・インスツルメントのNI-5783 FlexRIOトランシーバーアダプタ・モジュールは,FlexRIOシステム用に設計されている.このモデルは2つのバリエーションを有する:時域アプリケーション用のバターワースフィルター (784364-01) と周波数域アプリケーション用の円筒フィルター (784364-02)両方のバージョンは,DC結合入力と類似した仕様を備えています.
主要 な 特徴
- Kintex-7 ベースの PXI FPGA モジュールと FlexRIO スタンドアロンコントローラに対応
- 100 MS/s アナログ入力サンプル採取速度
- 400 MS/s アナログ出力更新速度
- HDBNCコネクタを介して4つの単端アナログ入力チャネルを同時にサンプリング
- HDBNC AOコネクタを介して同時に更新される4つの単端出力
- 高性能の16ビット4チャネルデジタル・アナログ変換器 (DAC)
- AC入力コップリングをサポートする CLK IN と REF IN 信号のための単一のコネクタ
- 電子戦争,ソフトウェア定義ラジオ,機械制御,医療イメージングアプリケーションに最適
テクニカル仕様
IF トランシーバー 最大帯域幅:175 MHz
入力結合:DC
アナログ入力サンプリング率:100 MS/s
最大アナログ出力更新率:400 MS/s
アナログ入力チャンネル:4
アナログ出力チャンネル:4
対応するFPGA:キンテックス7
追加情報
NI-5783モジュールは1つの単端チャネルを通じてTRIG信号を受信することができる.TRIGコネクタは10kΩの指定入力と50Ωの指定出力インペダンスを持つDCカップリングをサポートする.このトランシーバーアダプターモジュールは4.6ワットの電力を典型的運用条件下において提供する.

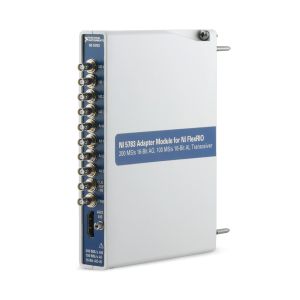

製品画像
