国立文書 CDA-2990 (部分番号: 784305-01, 784306-01,140001B-03L) は,マルチチャネルシステムにおける正確なタイミング同期のために設計されたプロレベルの時計配送装置です.この8チャネル配送アクセサリーは,AC入力/アウトプットカップリングと完全に統合されたクロックソース機能を備えています.

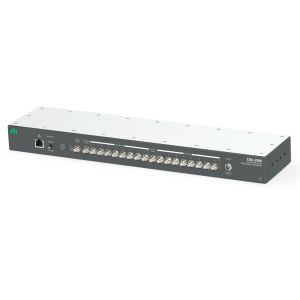

国計 CDA-2990 8チャネルクロック配送装置,周波数10MHz,PPS入力により精密な同期

主要な特徴

8チャネル,10MHzクロック配送装置
フロントパネルのPPSと10MHzの入力各8つの出力に分配
基準時計の入力電源範囲:0 dBmから20 dBm
信号の完全性を維持するための出力信号増幅
10 MHz 時計出力 10 dBm までの電源で
PPS出力は,論理レベルパルス波形に対して最大5Vで動作する.
6VDCから15VDCの電源で最大6Wの入力電源
ルビディウム標準および他の外部源と互換性

テクニカル仕様

パラメータ	仕様
モデル	CDA-2990
部分番号	784305-01, 784306-01, 140001B-03L
チャンネル	8
時計の周波数	10 MHz
入力電力の範囲	0 dBmから20 dBm
電源	6VDCから15VDC (最大6W)

申請

CDA-2990は,USRPソフトウェアで定義された無線システムを同期するために特別に設計されている.外部の10MHzおよびパルス・パー・セカンド (PPS) 入力信号を受け入れ,8つの出力ポートに共同時計源を持つ多チャンネルシステムを構築するのに理想的です

オペレーション

装置は互換性のある外部源から10MHzの基準入力と1パルス/秒の基準入力を受け入れます.これらの信号は8つの出力信号にマッチした長さのストリームを生成するためにアクティブコンポーネントによって増幅されます接続されたすべてのデバイスに正確な同期を保証します
