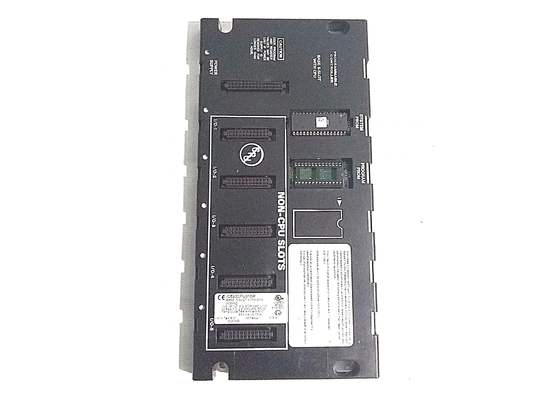

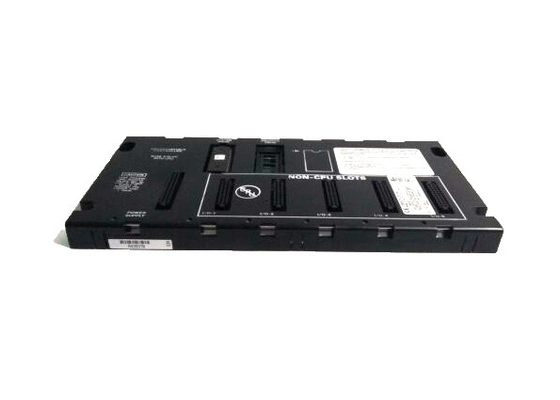

GE Fanuc IC693CPU313 - プログラミングソフトウェアを搭載した組み込みCPU (5スロット)
GE Fanuc IC693CPU313は,システムごとに単一のベースプレートを含む5スロットベースプレートを持つ組み込みCPUである.このモジュールは,プロセッサ80188で10MHzの処理速度に達する.
基本規格
| プロセッサ |
80188 10 MHz で |
| 電力 需要 |
5 VDC 430 mA |
| 動作温度 |
0°Cから60°C (32°Fから140°F) |
| スキャン速度 |
0.6ミリ秒/1K |
| 通信港 |
1 つの内蔵ポート (SNP スレーブとSNP-X スレーブプロトコル) |
メモリ構成
- 総ユーザーメモリ:12 KB プログラミング
- アナログ入力 (% AI):64語
- アナログ出力 (%AO):32語
- システム状態参照:128ビット (32ビット/サブメモリタイプ)
- システムレジスタ (%SR):16語
- データ保存:1024 文字まで
- 内部コイル (%M):1024 ビット
- 臨時出力コイル (%T):264ビット
- ディスクリートグローバルメモリ (% G):1280ビット
システム特性
- 5スロット付きベースプレート (電源用のスロット1つ)
- 90-30シリーズPLCのリモートおよび拡張ベースプレートと互換性
- 多滴設定をサポートするLAN通信
- GCM,GCM+,イーサネット,Profibus,FIP,GBCのオプションモジュールをサポート
- メモリ保存オプション: RAM または EPROM
- 浮動点数学のサポートは行いません
- PCM と CCM デバイスに接続できません.
テクニカル・ノート
IC693CPU313はGE Fanucシリーズ90-30ラインの一部であり,CPUモジュールが直接内蔵されたCPUバックプレンを搭載している.このターボCPUモジュールは,標準的な動作条件で信頼性の高いパフォーマンスを要求する産業自動化アプリケーションのために設計されています.
