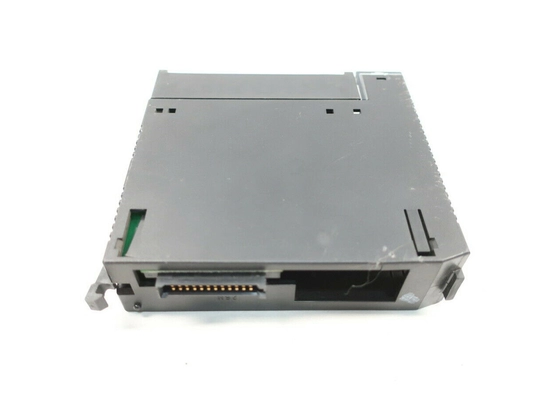

IC693MDL940出力モジュール
5Vから30VDCの電圧範囲,50Hzから60Hzの周波数範囲
テクニカル仕様
| 仕様 |
詳細 |
| 定位電圧 |
24V DC, 120/240 VAC (名目 - 例外については以下の表を参照) |
| 稼働電圧 |
5から30ボルト DC 5から250VAC 50/60Hz |
| モジュールの出力 |
16 (各出力4つの4つのグループ) |
| 隔離: フィールド から 背景 面 と フレーム 地面 まで |
250 VAC連続,1分間1500 VAC |
| 孤立: 一点から一点へ |
250 VAC連続,1分間1500 VAC |
| 最大負荷 |
2APS パイロット デューティ 最大出力
平均最大4アンパール
モジュールあたり最大16アンパール |
| 最低負荷 |
10mA |
| 最大 突入 |
5アンパール |
| 応答 時間 に つい て |
最大15ms |
| 応答時間が切れている |
最大15ms |
| 電力消費,すべての出力 |
バックプレンの5ボルトバスから7mA
バックプレンのリレー24Vバスから135mA |
このモジュールは,DC電源IC695PSD040またはPSD140で使用する場合,このモジュールは,ソース電圧の断絶がみられ,リレーの断絶を引き起こす可能性があるため,特別な注意が必要です..
製品概要
IC693MDL940モジュールは,GE Fanucが製造したリレー出力モジュールである.これは,120/240V ACの電圧格付けを持つ16点出力モジュールの変種である.このシリーズ90-30モジュールは,リレー電流の2Ampの出力切り替え能力の出力負荷の制御に使用されます.
主要 な 特徴
- 4つの出力点からなる4つのグループで,それぞれに共通の出力端末がある.
- 電磁石,インジケーター,モータースターターを含む様々な負荷装置を制御する
- ホストコントローラCPUからの出力データの15ビット処理
- Proficy Machine Edition の設定ソフトウェアを使用して設定できます
- 24 ボルトのDC源でバックプレーンで電気を供給するリレー回路
- 小規模でコンパクトなサイズ
- フィールド側と論理側間の1500ボルト隔離
- グループ間の500ボルト隔離
- 動作温度が60°Cを超えないこと
