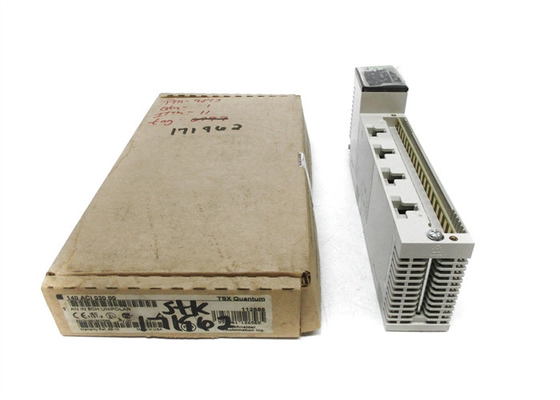

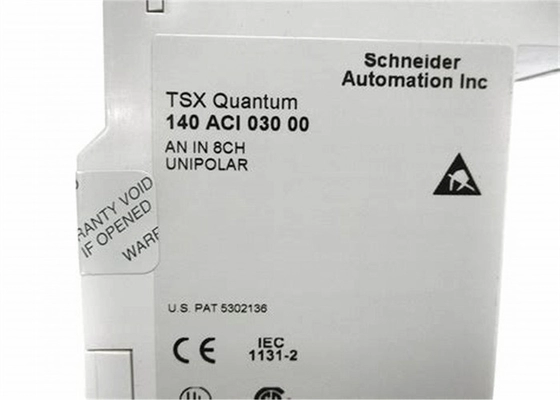

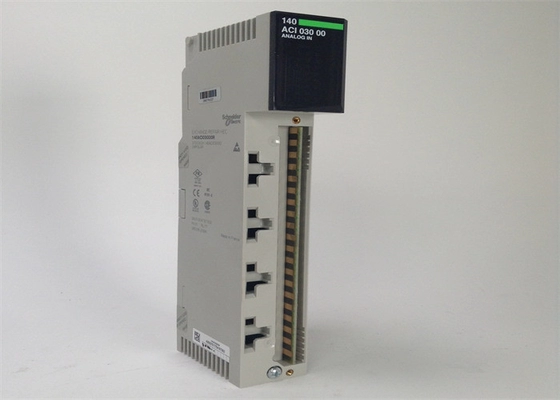

Schneider Modicon Quantum PLC 140ACI03000 入力モジュール CHNEIDER 8ポイント
クイック詳細
- SCHNEIDER ELECTRIC
- MODICON
- 140-ACI-030-00
- 140ACI03000
- 入力モジュール
- アナログ
- 8ポイント
1年間の保証
仕様
| メーカー |
シュナイダーエレクトリック |
| シリーズ |
Modicon Quantum |
| 色 |
青 |
| フィルターの種類 |
シングルポールローパス - 15 Hzで3 dB +/- 20 % |
| アナログ入力数 |
8 |
| 入力タイプ |
差動 |
| アドレッシング要件 |
9つの入力ワード |
| アナログ入力分解能 |
12ビット |
| 線形測定範囲 |
1...5 V | 4...20 mA |
| 絶対最大入力 |
50 V DC | 25 mA |
| 入力インピーダンス |
250オーム電流 +/- 0.01 % | > 20 MOhm電圧 |
| 絶対精度誤差 |
+/- フルスケールの0.1 %最大 | +/- フルスケールの0.05 % |
| 直線性誤差 |
+/- 0.04 % |
| 温度による精度ドリフト |
<= フルスケールの0.005 %/°C | +/- フルスケールの0.0025 %/°C |
| コモンモード除去 |
> -72 dB 60 Hz |
| チャネルとバス間の絶縁 |
60秒間3000 V DC | 1000 V DC |
| チャネル間の絶縁 |
30 V DC |
| 更新時間 |
5 ms |
| 障害タイプ |
低電圧範囲1...5 V | 断線4...20 mA |
| マーキング |
CE |
| ローカルシグナリング |
8つのLED赤チャネル障害 | 8つのLED緑チャネルがオン | 1つのLED赤外部障害 | 1つのLED緑バス通信が存在（アクティブ） |
| バス電流要件 |
240 mA |
| 消費電力（W） |
2 W |
Quantum PLCモジュールの概要
Quantum PLCモジュールは、最新の大規模集積回路技術を使用し、厳格な製造プロセスを通じて製造されています。内部回路は高度な干渉防止技術を採用しており、非常に高い信頼性を実現しています。Quantum PLCはハードウェア障害自己検出機能を備えており、あらゆる障害に対してタイムリーなアラーム通知を可能にします。
このシステムは、Conceptで周辺コンポーネント障害自己診断プログラムを使用してプログラムすることができ、PLC回路と接続された機器の両方に対して障害自己診断保護を提供します。この包括的なアプローチにより、システム全体の高い信頼性が確保されます。すべてのモジュールは、システムをシャットダウンすることなくホットスワップをサポートしており、メンテナンス作業を軽減し、操作を簡素化します。
LEDステータスインジケーターは、CPUとI/Oテンプレートチャネルのステータスに関する視覚的なフィードバックを提供し、迅速なメンテナンスを容易にします。Quantum PLCは、包括的な機能と強力な適用性を持つ完全なサポート施設を提供します。河川取水や凝縮水精密処理などの重要なシステムは、デュアルマシンホットバックアップ、冗長電源、冗長リモートI/O、およびデュアルイーサネット接続を利用して、安全で継続的な運用を保証します。
高度な2台のホットスタンバイシステムは、簡単な構成と便利な操作を特徴としています。2つの同一に構成されたモジュールがプライマリ/セカンダリモードで動作します。通常、ホストCPUはプログラム操作とI/O通信を処理し、ホットスタンバイモジュールを介してスタンバイCPUのステータスとデータを更新します。スタンバイマシンはホストのステータスを監視し、ホストに障害が発生した場合（1つのPLCスキャンサイクル内）に直ちに引き継ぎ、中断のないロジック操作を保証します。
アプリケーション
当社の製品は、CNC機械、冶金、石油および天然ガス、石油化学、化学、製紙印刷、繊維印刷および染色、機械、電子製造、自動車製造、タバコ、プラスチック機械、電力、水利、水処理/環境保護、都市工学、ボイラー加熱、エネルギー、送電および配電産業で広く使用されています。
