概要

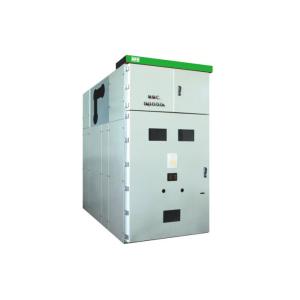

KYN61-40.5は開閉装置が一種のMVのswitchgea r.であるのでmetal-cladプルアウト開閉装置をエア絶縁した（以下。
それはプルアウト モジュールのタイプ パネルとして設計され、プルアウト部分はVD4-36E、VD4-36と合う
プルアウト真空の遮断器、それはまた分離と合うことができる
トラック、PTのトラックは、トラックを等溶かす。それは三相ACに適当50/60のHzのパワー系統である
サービス環境
正常な動作条件
A.周囲温度:-15 40
B. Ambientの湿気:
毎日の平均RH 95%以下;月例平均RH 90%以下
蒸気圧力の毎日の平均の価値2.2k Paよりもっと、および毎月1.8kPaよりもっと
高いC. Altitudeより1000mの;
D.空気義務の汚染なしで、煙、ercodeまたは可燃性の空気、蒸気または塩辛い霧;
開閉装置およびcontrolgearまたは土地の震えからのE. Externalのの振動は無視することができる;
F.システムで引き起こされる二次電磁気の干渉の電圧は1.6kVよりもっと。
特別な作動条件
IEC60694に従って、GB/T11022、製造業者およびユーザーはh福祉業務の状態に一致するかもしれない
正常なサービス状態から逸脱させなさい。
凝縮現象を防いで、ヒーターは開閉装置に必要で、サービスに入る必要がある
switchgの耳が準備およびサービス状態にある時。switchgの耳の熱放散のprobl emはある場合もある
換気設備によってsloved。
3. 技術的なデータ
| いいえ。 | 項目 | 単位 | データ |
| 1 | 評価される電圧 | KV | 40.5 |
| 2 | 評価される流れ | 6,301,250,160,020,000,000 | |
| 3 | 評価される短絡の流れ | KA | 20,25,31.5、40 |
| 4 | 評価されるピーク抵抗の流れ | KA | 50,63,80,100 |
| 5 | 短時間の抵抗の流れ（4s） | KA | 20,25,31.5、40 |
| 6 | 絶縁材:力の頻度/電光 | KV | 95/185 |
| 7 | 保護クラス | IP4X | |
| 8 | 任意遮断器 | ZN85、VD4、HD4、LN2-40.5等。 | |
| 9 | 作動のメカニズム | ばねのメカニズム;永久的な磁気アクチュエーター | |
| 10 | 操作上の電源 | V | DC:110,220;AC:110,220 |
| 11 | 全体寸法（Width*Depth*Height） | mm | 1400(1200) x2800x2600 1680x 2800(3100) x2800 |
| 12 | 重量 | KG | 1800 |
