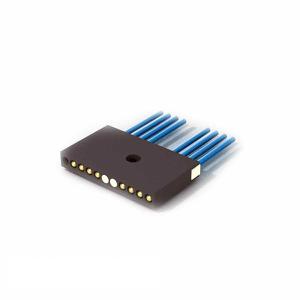

HUADA CDbF-9T1 マイクロ直角式電気コネクタは高密度アプリケーション用に設計されています. 単列配置で1.27mmの接触距離で,信頼性の高いケーブルからケーブル,ケーブル・トゥ・ボード横切りの面積が0.05mm2~0.15mm2のワイヤを絞り込むことは,苦労しません.その技術的特徴には,最大動作温度が+125°Cが含まれます.最低動作温度55°C接続器は低接触抵抗 (10mΩ) と高い隔熱抵抗 (1000mΩ) を誇る.その機械的な寿命は500サイクルをカバーする.600Vの圧力を耐えられるさらに,490 m/s2 の衝撃に対応し,相対湿度40°Cで96%で動作し,労働圧 19.4 KPa に耐える.コンパクトで耐久性があり,コネクタは 15 尺です.6mm 長さ.
コンタクト間隔:コネクタは,単列配置で1.27mmの正確なコンタクト間隔を誇っています.狭い環境でも効率的な相互接続を保証する.
ワイヤ互換性:多用性のために設計されたCDbF-9T1は,0.05mm2から0.15mm2までの横断面を持つワイヤをクリッピングすることができます.細い線か,少し厚い線で働いている場合でもこのコネクタでカバーできる
温度耐性: 幅広い温度範囲で動作するCDbF-9T1は,極端な条件に対応します.
最大動作温度: +125°Cまで
最低動作温度: -55°Cまで
電気性能指標:
定位電流:最大3Aの電流を運ぶことができるため,様々な用途に適している.
接触抵抗: 10mΩで印象的に低く,効率的な信号伝送を保証する.
隔熱抵抗: 1000 mΩで高い信号完整性を維持する.
耐久性 を 保つ よう 設計 さ れ た
接続器の機械的な耐久性は注目に値します.
メカニカルライフ:長寿を保証する 500 サイクルまで耐える.
圧力抵抗: 600 V の圧力で耐える.
衝撃耐性 490 m/s2 の衝撃に耐える
環境に適応性
CDbF-9T1は 特定の条件で繁栄します
相対湿度: 40°C, 96% の湿度で信頼性のある動作.
作業圧:最大19.4KPaまで
振動耐性: 150m/s2で10~2000Hzの振動に耐える.
コンパクトデザイン:
このコンネクタの長さはわずか 15.6 mm で,スペースが限られているアプリケーションに最適です.
| 最大動作温度 | +125 °C |
| 最低動作温度 | -55 °C |
| 流動 | 3A |
| 接触抵抗 | 10mΩ |
| 断熱抵抗 | 1000 mΩ |
| メカニカルライフ | 500 |
| 圧力耐性 | 600V |
| 影響 | 490 m/s2 |
| 相対湿度 | 40°C 96% |
| 労働圧力 | 4.4 KPa |
| 振動 | 10~2000Hz 150m/s2 |
| 長さ | 15.6mm |
