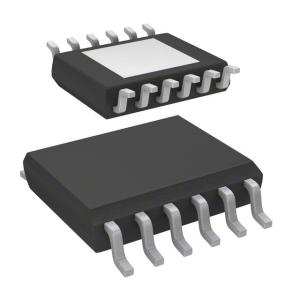

VND5E050AJ 車載アプリケーション電子部品向けアナログ電流検出機能付きダブルチャネルハイサイドドライバ

最新の価格を尋ねる

型式番号 :VND5E050AJ

原産地 :真新しい

最低順序量 :20pcs

支払の言葉 :T/T、ウェスタン・ユニオン、Paypal

供給の能力 :5200PCS

受渡し時間 :1日

包装の細部 :細部については私に連絡しなさい

記述 :電源スイッチ/運転者の1:1のN-Channel 19A PowerSSO-12™

最高の一時的な供給電圧 :41ボルト

作動の電圧範囲 :4.5から28ボルト

最大オン抵抗 (chあたり) :50 mΩ

電流制限 (標準) :27 A

オフ状態の供給の流れ :2 µA （1）

企業との接触

Add to Cart

製品の説明を表示

アナログ電流センスを備えたダブルチャンネルハイサイドドライバー

自動車用途向け

– 電力制限による突入電流のアクティブ管理
– 非常に低いスタンバイ電流
– 3.0 V CMOS 互換入力
– 最適化された電磁放射
– 非常に低い電磁感受性
– 2002/95/EC 欧州指令に準拠
– 非常に低い電流検出リーク

説明
VND5E050AJ-E および VND5E050AK-E は、ST 独自の VIPower M0-5 テクノロジーで製造されたダブルチャネルハイサイドドライバで、小型の PowerSSO-12 および PowerSSO-24 パッケージに収められています。VND5E050AJ-E および VND5E050AK-E は、12V 車載用接地負荷を駆動するように設計されており、保護、診断、あらゆるマイクロコントローラーとの簡単な 3V および 5V CMOS 互換インターフェイスを提供します。

このデバイスには、負荷電流制限、電力制限による突入電流および過負荷のアクティブ管理、自動再起動付きの過熱シャットオフ、および過電圧アクティブクランプなどの高度な保護機能が統合されています。専用のアナログ電流検出ピンがすべての出力チャネルに関連付けられており、電力制限表示、過熱表示、Vcc への短絡診断、オンおよびオフ状態オープンによる過負荷およびグランドへの短絡の迅速な検出を含む強化された診断機能を提供します。荷重検出。

CS_DIS ピンを High にプルすることで、デバイス全体の電流検出および診断フィードバックを無効にして、外部検出抵抗を他の同様のデバイスと共有できるようにすることができます。

ブロック図
