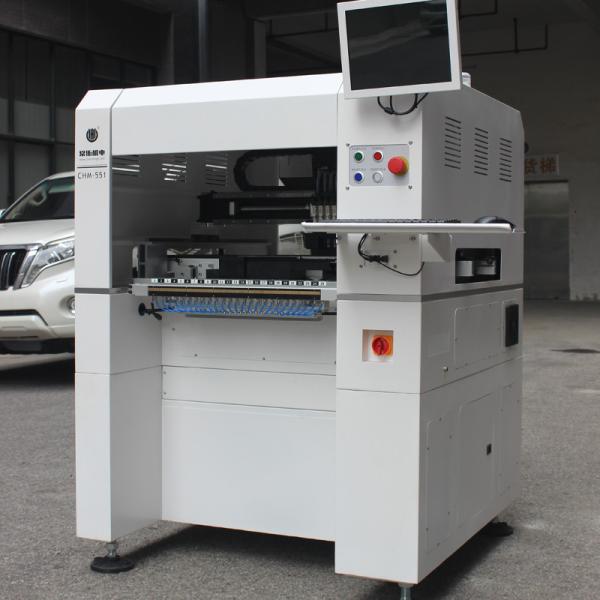

自動ピック・アンド・プレイス・システム付きPCB組立 50 ボールスクリュー付きフィッダー位置
| CHMは551仕様 | |
| ディ引用 | 980mm ((L) X 1050mm ((W) X 880mm ((HD) |
| 体重 | 190kg |
| パワー供給 | AC220V (50Hz,単相) 1.5kw |
| A について供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | バキュームポンプ |
| マウントヘッド数 | 4 |
| マウント速度 |
11500CPH (最適) IPC9850:8850cph |
| 固定 の 精度 が 増える | (XY) ±0.06mm CPK≥1.0 |
| C についてontrol 精度 | 5μm |
| 部品の高さ | 12mm |
| 部品タイプ |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ |
350mm ((L) x270mm ((W) (スタンダード) 600mm ((L) x350mm ((W) (オプション) |
| ノズルの変更 | オートマチックなノズルの交換 (13ホールノズルのライブラリ) |
| 制御システム |
組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸はサーボモーターで駆動され,柔軟なS曲線加速と減速を採用 |

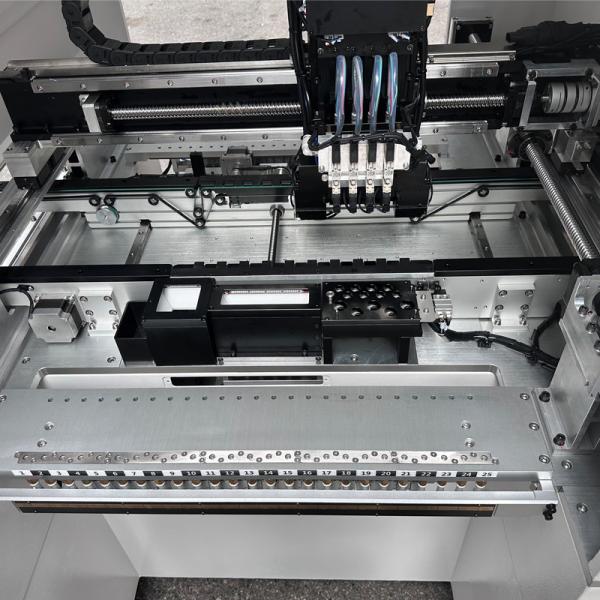

| Tランスミッションシステム | ボールスクリュー + 線形ガイド |
| F についてエイジングシステム |
50 ヤマハ 8mm 標準型 パンネマティック/電動 フィッダー スタック (IC トレイと棒フィッダーにも適しています) |
| Vシステム |

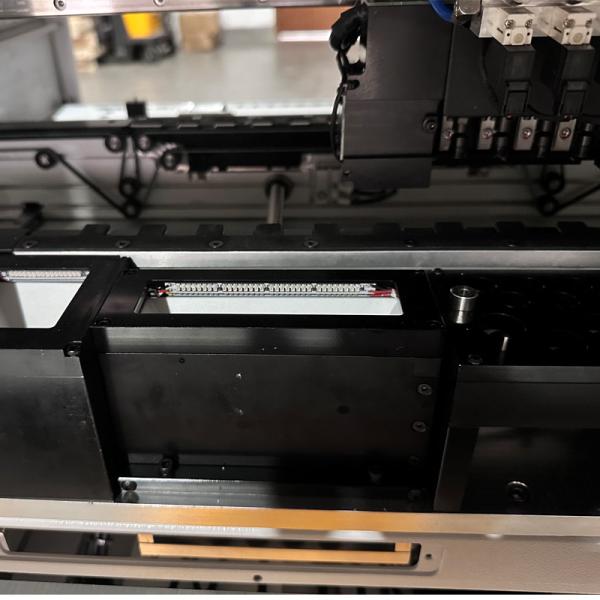

スナップショットカメラ×4 (部品サイズ適用: 14mm×14mm) IC カメラ×1 (適用される部品サイズ: 25mm×25mm) マークカメラ×2 |
についてチャームハイCHM-551 自動ピック・アンド・プレイス・システム最先端の技術で 最良のパフォーマンスを提供する 先端のピック・アンド・プレイス・マシンですそしてこのシステムは0から0までの厚さのPCBを処理できます.6mmから3.5mm. これはAC220V電源に搭載するように設計され,重量はわずか190kgです.魅力的なCHM-551自動ピックアップ・アンド・プレイス・システムは,信頼性と効率性の高い自動ピックアップ・アンド・プレイス・システムを探しているメーカーにとって理想的な選択です.
