1B&R 3XP152.60-2の概要

B&R 3XP152.60-2は,PS465,PS694,PS794などの電源モジュールに直接接続して"バックプレーンフリー"のインストールを可能にする,System 2005シリーズからのコンパクトなCPUモジュールである.0 となるプロセッサを装備する.8 μs の命令サイクル,118 KB の内蔵ユーザー RAM,および 512 KB の Flash PROM,外部メモリーカードなしで中規模の制御タスクを処理することができ,コスト効率の良い,低電力 (わずか4W) の"小さな脳"OEM機器用モジュールは2つの独立した通信ポートを備えています:IF1はRS-232 (9ピンのD-Sub,最大115.2kBaud),IF2は孤立したCANバス (1000m,最大50kBaud-500kBaud),セルボで簡単にネットワーク化できるリアルタイムクロック,バッテリーモニタリング,リセットボタンを簡単にデバッグと診断のためにフロントパネルに統合されています.

典型的な用途には,包装機械,繊維加工機械,新しいエネルギー試験台,分散型ポンプおよびバルブ制御が含まれます.CANバス経由でスタンドアロンデバイスまたはカスケードリモートI/Oとして動作できます.低コストで"マシン"と複数の端末を搭載した自動化ソリューションを実現します. 工業級の温度耐性25°C~+60°CとUL/CSA認証の3XP152です.60-2 は 厳しい 環境 に も 岩 の よう に 固い もの に なり ます.

2主要な特徴:

1ハードウェアの仕様
• シリーズ位置付け: システム2005小型CPUモジュール,PS465/PS694/PS794などの電源モジュールに直接接続可能で,別々のバックプレーンの必要性をなくす
• プロセッサ:B&R独自の16ビットRISC, 0.8μs命令サイクル,<1msで1k命令を実行できる
メモリ: 118kB バッテリー付き SRAM (ユーザー RAM) + 512kB FlashPROM (プログラム/データ)
•リアルタイムクロック:バッテリーモニタリング ≥4年,クロックと停電時の変数保持
通信インターフェース:
1 × RS-232 (D-Sub 9,最大115.2kbit/s,プログラミング,HMI,またはバーコードリーダー用)
1 × CAN 2.0B (電磁隔離,50kbit/sから1Mbit/s,CANopenまたはB&R Net 2005バスに対応)
サイズ/重量:約70 × 125 × 25 mm / 0.2 kg,DINレールマウント
作業温度: 25°C から +60°C; CE,UL,cUL 認証

2基本機能
プラグ・アンド・プレイ:電源モジュールを挿入すると自動的に電源が入れられ,CPUの状態LEDは3色でRUN/STOP/ERRORを表示します.
リモート診断:オンライン変数モニタリングおよびRS-232経由で強制的なI/O; CANポートはリモートI/O,サーボドライブ,または第三者のゲートウェイに接続します.
バッテリーモニタリング: ソフトウェアは電池電圧を読み込み,電圧が2.6V以下になると自動的にアラームを発し,データ損失を防ぐ.
高速処理:0.1 ms サイクルの内蔵512点ブール式と1 ms サイクルの32点アナログにより,小型で高速な作業に適しています.
拡張性: システム2005のリモートI/Oモジュールは最大63個まで,分散制御のためのCANバスで接続できます.

3典型的な用途
• OEM単機:パッケージングマシン,繊維仕上げマシン,ラベルリングマシン.ロジック,運動,温度PID計算は118kBのSRAMで実行できます.
•分散サイト:水処理ポンプ室とHVACユニット.I/OはCANバスを通じてフィールドに配布され,配線コストを削減できます.
• 古い機械の改装: 従来のリレーや古いPLCを交換する.既存の24V電源を使用してアップグレードすることができ,ダウンタイムを最小限に抑えることができます.

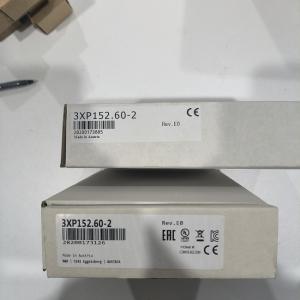

3商品の詳細 写真
