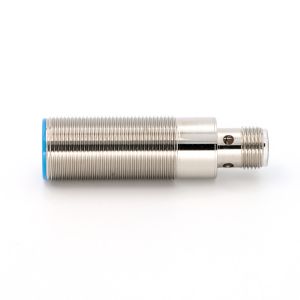

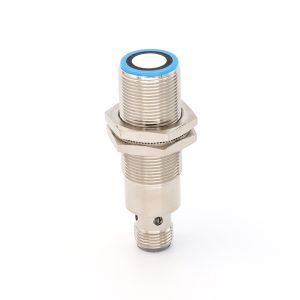

U18 超音波センサー NPN PNP スイッチング出力 50-500mm 検出範囲
製品概要
U18超音波センサーは,信頼性の高い距離測定を必要とする産業用アプリケーションのために設計された50-500mm検出範囲のNPN/PNP切り替え出力を備えています.
主要 な 特徴
- 簡単に設置するためのM18スローリングマスク
- 耐久性に関するIP67評価
- 学習・同期入力タイプ
- 迅速な32ms応答時間
- ±0.15% F.S. 繰り返し
- 温度漂移補償を搭載した ± 1% の精度
- 10-30V DC電源電圧
テクニカル仕様
| モデル |
U18-D500N(P) 2T-R00A |
| 検出範囲 |
50〜500mm |
| 盲目ゾーン |
0~50mm |
| 決議 |
0.15mm |
| 繰り返し可能性 |
±0.15%F.S. |
| 精度 |
±1% (温度補償を含む) |
| 応答時間 |
32ms |
| ヒステレシス交換 |
2mm |
| スイッチング周波数 |
31Hz |
| 初期化時間 |
< 500ms |
| 供給電圧 |
10-30V DC 逆極性保護 |
| LED インジケーター |
赤 (物体検出なし),緑 (物体検出) |
| 超電流保護 |
200mA |
| 負荷阻力 |
I/ < 300オーム,U/ > 1kオーム |
| 無負荷電流 |
≤30mA |
| 入力タイプ |
指導と同期 |
| 材料 |
銅のニッケル付,プラスチックフィッティング,エポキシ樹脂のガラス |
| 密室の評価 |
IP67 |
| 接続タイプ |
5ピンのM12コネクタ |
| 環境温度 |
-25°C ~ +70°C |
| 貯蔵温度 |
-40°C ~ +85°C |
| 体重 |
35g |
| 出力型 |
N2: 2 npn 切り替え出力 NO/NC
P2: 2 pnp 切り替え出力 NO/NC |
次元図
