− OIML-R60 試験報告付きの精度クラスC3
− 最大容量: 7.2 kg... 72 kg
−中心から負荷を補償する (OIML R76)
− EN 60 529 に基づく保護度 IP67
− シールド接続ケーブル
− ダイナミック・ウェジング・アプリケーションに最適化
− 6本の電線回路の接続ケーブル
− 異なるケーブル長さ
− 調整された出力
− アライナインされた出力,並列接続に適

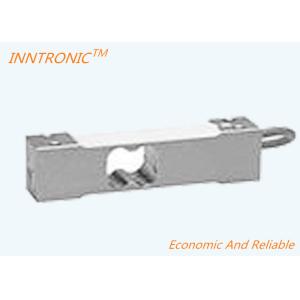

| タイプ | IPW2D | ||||||
| 精度クラス1) | C3,C3MR | ||||||
| 負荷セル間隔数 (nLC) | 3000 | ||||||
| 最大容量 (Emax) (2) | 体重 | 7.2 | 12 | 18 | 36 | 72 | |
|
最小LC検証間隔 (vmin) 精度クラスC3 |
g | 1 | 2 | 5 | 10 | 20 | |
|
温度による影響 ゼロバランス (TK0) 精度クラスC3
|
% v Cn / について 10K
|
±00194 | ±00233 | ±00389 | ±00389 | ±00389 | |
|
最小LC検証間隔 (vmin) 精度クラス C3MR |
g | 0.5 | 1 | 2 | 5 | 10 | |
|
温度による影響 ゼロバランス (TK0) 精度クラス C3MR |
% v Cn / について 10K
|
±00097 | ±00116 | ±00155 | ±000194 | ±00194 | |
| プラットフォームの最大サイズ | mm | 380 × 380 | |||||
| 感度 (Cn) | mV/V | 2.0±02 | |||||
| ゼロバランス | 0±01 | ||||||
|
温度による影響 敏感度 (TKC) (3) 温度範囲 +20... +40°C [+68... +104°F] −10... +20°C [+14... +68°F] |
% v Cn / について 10K
|
±00175 ±00117 |
|||||
| ヒステレシス誤差 (dhy) (3) | Cn の % | ±00166 | |||||
| 非線形性 (dlin) (3) | ±00166 | ||||||
| 最低死荷出力返却 (DR) | ±00166 | ||||||
| 中心負荷の誤差4) | ±00233 | ||||||
| 入力抵抗 (RLC) | オー | 300... 500 | |||||
| 出力抵抗 (R0) | 300... 500 | ||||||
| 基準興奮電圧 (Uref) | V | 5 | |||||
| 刺激電圧の名値範囲 (BU) | 1... 12 | ||||||
| 隔熱抵抗 (Ris) 100 VDC | GΩ | > 2 | |||||
| 名値温度範囲 (BT) |
°C [°F] |
−10... +40 [+14... +104] | |||||
| 動作温度範囲 (Btu) | −10... +50 [+14... +122] | ||||||
| 貯蔵温度範囲 (Btl) | −25... +70 [−13... +158] | ||||||
|
安全負荷制限 (EL ),最大 100mm エクセントリシティ |
% エマックス |
150 160 |
|||||
| 横面負荷制限値 (Elq) 静的 |
% エマックス |
300 | |||||
| 断片負荷 (ED) | 300 | ||||||
| 体重 (G) 約 | 体重 | 0.25 | |||||
|
保護クラス EN 60 529 (IEC 529) |
IP67 | ||||||
|
材料:測定要素 コーティング キャベルのカバー |
アルミニウム シリコンゴム PVC |
||||||
