適用可能私は産業

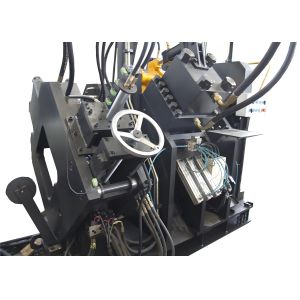

この機械は,角鋼塔産業における角鋼のパンシング,マーク&シリングに使用される特殊機器です.
仕様:
| モデル | JNC1010 |
機能 | パンシング,マーク,切断 |
角の大きさ (mm) | ¥40×40×3¥100×100×10 |
最大空白の長さ (m) | 10 |
マックス パンシング (直径 х厚さ) (mm) | Φ26×10(材料:Q345 510N/mm2) |
| 側ごとにパンチ | 2 |
| 打撃力 (kN) | 630 |
| 標識力 (kN) | 630 |
| 切断力 (kN) | 1000 |
| 標識文字のグループ | 4 |
| グループごとに文字数 | 12 |
| 文字の寸法 (mm) | 14×10×19 |
| 切断モード | 片刃切断 |
| CNC軸 | 3 |
| 角の加熱速度 (m/min) | 80 |
液体システムの冷却方法 | 水冷却 |
| 処理精度 | GB2694 に準拠する |
| プログラム機能 | キーボードとUSBインターフェイスによる入力 |
| 尺寸 (mm) | 28000×6500×2200 |
製品組成:
この機械は主に横軸輸送機,回転式積載システム,インフィード輸送機,CNCインフィードキャリ,パンシングユニット,マークユニット,切断ユニット,卸荷輸送機から構成されています.液圧装置電気・気力システムなど
製品の特徴:
1. 採用 CNC技術,サーボモーター感染,高効率,安定した作業部品精度. キー水力,気力,電気部品はすべて輸入.
2各側には3つのセットのパンチと死具があり,異なる直径の3種類のパンチを設置できます.3つのセットの模具は,完全に移動することができます PLCによって制御され,パンチバックマークを変更する.
3. 中国語/英語インターフェイス,操作が簡単で,作業部件の図表を表示することができます. 簡単なプログラミングと,直接ロフティングソフトウェアによって作成されたプログラムデータを使用することができます.作業部品のサイズを入力するだけで編集プログラムでは,穴の直径,バックマークとワークピースの量.
4. CNCインフィードキャリーは,サーボモーターによって駆動されます. 光電エンコーダは,情報をフィードバックします. 高い位置付け精度を保証するために,閉ループ制御.
5すべてのマーク,パンシング,シーリングは自動完成し,すべての完成した角は,作業力を軽くするために,気圧回転装置で卸すことができます.
私たちの専門的な包括的な加工設備は,アングル鋼の発電塔の製造者に,大きく高強度なアングル鋼を効率的に処理するのに役立ちます.
上部コンピュータ,数値制御システム,サーボモーター,PLCS,外部検出センサーなどで構成されています. 処理を作成するには,作業部品のサイズを入力してください.プログラムが保存できます.労働時間とコストを大幅に節約し,様々な複雑なプロセス要件を満たす柔軟なカスタマイズされたソリューションを提供しています.
信頼性の高い製造パートナーとなり 信頼性の高いプロジェクトを 保証します
