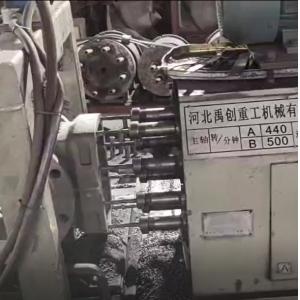

片面多穴ドリルマシン
片面多穴ドリルマシンは、各種部品の多面穴あけ加工に特化したCNC工作機械です。複数のドリルビットを同時に使用できるため、穴あけ効率を大幅に向上させることができます。この装置は、高度なCNCシステムと精密な伝達機構を採用し、穴あけの精度と一貫性を保証します。単穴でも多穴でも、非常に高い精度要件を満たすことができます。
主な特徴
1. 高効率性能：高速CNC多穴ドリルマシンは、高速サーボ駆動モーターと強力なサーボ主軸モーターを搭載し、3軸（または4軸）連動により効率的な加工を実現します。
2. 高精度加工：高速CNC多穴ドリルマシンは、高精度制御システムと精密な機械構造を採用し、高精度加工を実現し、加工品質の安定性を確保します。
3. 強力な柔軟性：この装置は、穴あけだけでなく、長溝のフライス加工、タッピングなど、さまざまな機能を備えています。完全デジタル制御システムは、操作プロセスを簡素化し、効率を向上させます。
4. 高いインテリジェンス：高速CNC多穴ドリルマシンは、CNC、PLC制御システム、CRTディスプレイ画面を搭載しています。プログラミングプロセスは迅速かつ便利で、プレビュー効果は直感的です。そのインテリジェントな知覚、インテリジェントな意思決定、インテリジェントな制御機能は、加工プロセスの自動化とインテリジェンスを実現できます。
5. 優れた安定性：高度な制御システムと精密な機械構造により、高速CNC多穴ドリルマシンは、長期間にわたって効率的な加工状態を維持でき、優れた動作安定性を備えています。
6. 多用途性：穴あけに加えて、高速CNC多穴ドリルマシンは、長溝のフライス加工やタッピングなど、さまざまな操作を実行して、さまざまなプロファイルの穴あけニーズに対応できます。その自動化された操作は、加工品質の安定性と一貫性を保証します。
適用分野
鋳造バルブ、鋳造ウォーターポンプ、消防産業、管継手産業。
詳細
|
プロジェクト |
工作機械仕様 |
YCΦZ200HT |
YCΦZ300HT |
|
技術仕様 |
最大穴あけ中心距離(mm) |
Φ295 |
Φ410 |
|
両端フランジの中心から中間フランジ端面までの最大加工長さ(mm) |
300 |
350 |
|
|
最小加工長さ(mm) |
100 |
100 |
|
|
ストローク(mm) |
300 |
400 |
|
|
ドリルビット接続方法（モールステーパーシャンク） |
モールス2# |
モールス2#/モールス3# |
|
|
加工精度 |
位置精度(mm) |
≤0.5 |
≤0.8 |
|
表面粗さ |
12.5 |
12.5 |
|
|
主軸駆動 |
伝達タイプ（ギア変速） |
2段変速 |
2段変速 |
|
主軸速度範囲(r/min) |
225/286 |
197/223 |
|
|
主軸モーターモデル |
YE2-132M-6-5.5KW |
YE2-132M-6-5.5KW |
|
|
CNC制御システム |
PLC |
||
|
送りモード |
油圧伝達 |
||
|
機械形状 |
機械寸法（長さ×幅×高さ）（mm） |
2000×1050×1500 |
2200×1280×1500 |
|
機械重量(KG) |
1500 |
2000 |
|
加工製品
