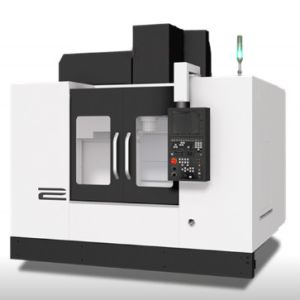

連続変速の垂直掘削とタッピングセンター
連続変速垂直掘削とタッピングセンターは,固定したA型単列で,移動作業テーブル構造,基本的な部品の高硬さ,軽量移動部品磨き,掘削,掘削,タッピング,および他のプロセスを1つのクランプで完了することができます.
主要な特徴
1床と,連続変速垂直掘削とタッピングセンターの主要な構造は,良き硬さと衝撃吸収性を有する灰色の鋳鉄で鋳造されています.強化肋骨はベッドの内部に配置されています床の構造が重くて
2横滑り台と作業台はどちらも灰色鋳鉄で鋳造されています.横滑り台は超大型スパン構造設計を採用し,機械ツールの安定性を効果的に高めます.
3. 柱は,ヒリング骨構造を採用し,底面は,スクラップと磨きによってベッドに固定されます. 柱は,内部で"M"肋骨強化構造を採用します.硬さも耐震性も良い底部は"A"形構造で設計されており,コラムの硬さを効果的に高め,スピンドルボックスによる前向きの傾きを軽減します.
43つの軸はAC南京華興&広州 CNCサーボモーターを使用し,逆反応のない弾性カップリングは,直接回転にボールスクリューを駆動するスクリューに直接接続されています.各軸の回転運動を認識するダイナミックな反応が速い
適用する
連続変速垂直掘削とタッピングセンターは,一般機械,自動車,自動車などの小型および中規模の機械部品の高速精密加工に適しています.繊維機械その他の産業.
仕様
| プロジェクト | 機械の仕様 | YCZG-SKZG40 |
| テクニカル仕様 | Z軸移動 (mm) | 700 |
| X軸移動 (mm) | 500 | |
| Y軸移動 (mm) | 500 | |
| ツール接続方法 | BT2 医療 | |
| 処理精度 | 位置精度 | ≤0.015/3000 |
| 表面の荒さ | 3.2 | |
| 主軸駆動 | トランスミッションモード | ステップレス速度変更 |
| スピンドル速度範囲 (r/min) | 0から1000 | |
| スピンドルモーターモデル | 5.5KWサーボ | |
| CNC制御システム (オプション) |
南京・フアキシング - サーボシステム 広州CNC - サーボシステム |
|
| 飼料形式 | サーボモーター | 7.7N.m |
| 機械の形状 | 完全な保護 (長さ × 幅 × 高さ mm) | 2760×2200×2430 |
| 機械の重量 (kg) | 3000 | |
