CH101WX05C-CTは、サイズ、解像度、インターフェースオプションのバランスの取れた組み合わせにより、多様なアプリケーションのニーズに対応する10.1インチTFT LCDディスプレイモジュールです。800x1280ピクセルの解像度により、産業用、医療用、家電製品などのアプリケーションに適した、鮮明で詳細な画像を提供します。IPSパネル技術により、水平および垂直方向に80度の広い視野角が保証され、側面から見ても一貫した色とコントラストが維持されます。 このモジュールは、USB（DC 5V）経由で給電され、5点タッチセンシングをサポートする、耐久性の高い1.1mm厚のガラス静電容量式タッチスクリーンを統合しています。ディスプレイは、屋内環境に適した300 cd/m²の輝度を持つ白色LEDバックライトを使用しており、明るさと消費電力のバランスを取っています。 |  | |

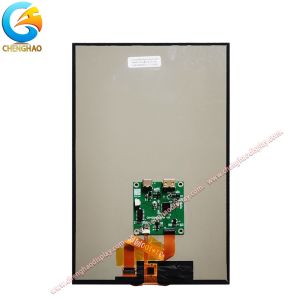

| CH101WX05C-CTには、最新のデジタルデバイスや組み込みシステムへの容易な接続を可能にする46×50×5mmのHDMIインターフェースボードが搭載されており、Windows、Linux、macOS、Raspberry Piなどのプラットフォームで直接使用できます。143.4 mm × 228.9 mmで、総厚4.45 mm（PCBAおよびコンポーネントを含む）であり、スリムで軽量なディスプレイソリューションを必要とするアプリケーションに適しています。 モジュールの構造には、耐久性とタッチ感度を確保するためのガラスセンサー、SCA、およびフォームバッファ層が含まれています。その堅牢な設計は、広い温度範囲での安定した性能をサポートしており、産業用制御、スマートホーム、医療機器、自動車アプリケーションに適しています。 |
全体として、CH101WX05C-CTは、パフォーマンス、汎用性、および統合の容易さのバランスが取れており、カスタマイズ可能で信頼性の高いTFT LCDモジュールを求める開発者にとって実用的な選択肢となっています。
HDMIおよびUSBインターフェースの統合
CH101WX05C-CTモジュールは、ビデオ入力用のHDMIインターフェースと、静電容量式タッチパネルに電力を供給するためのUSBインターフェースを備えています。この組み合わせにより、Windows、Linux、macOS、Raspberry Piなどのさまざまなデバイスやオペレーティングシステムへの容易な接続が可能になり、互換性が向上し、システム統合が簡素化されます。
白色LEDバックライトによる高輝度
白色LEDバックライトを搭載し、300 cd/m²の輝度を提供します。このレベルの明るさは、屋内環境での鮮明な視認性を確保しながら、エネルギー効率を維持し、幅広いアプリケーションに適しています。
耐久性のある多層構造
ディスプレイモジュールは、1.1 mm厚のガラスレンズ、SCA（スペーサーおよびカバー接着剤）、ガラスセンサー、およびフォームパッドを含む複数の層で構成されています。この多層設計により、モジュールの耐久性が向上し、使用中の信頼性の高いタッチ感度が維持されます。
スリムでコンパクトなデザイン
総厚わずか4.45 mm（PCBAおよびコンポーネントを含む）で、外形寸法は143.4 mm x 228.9 mmのCH101WX05C-CTは、スリムでコンパクトなフォームファクタを提供します。これにより、スペースが限られたデバイスや、軽量なディスプレイソリューションを必要とするアプリケーションへの統合に最適です。
| 解像度 | 800x1280ドット |
| TFTドットピッチ | 0.1692x0.1692 mm |
| バックライトタイプ | 白色LED |
| 動作電源 | USB-DC5V |
| 輝度 | 300 Cd/m2 (300~3000 オプション) |
| モジュールタイプ | 10.1" TFT + CTP + HDMIドライバボード |
| タッチタイプ | 静電容量式タッチ |
| 表示モード | IPS / 透過型 / ノーマリーブラック |
| モジュールインターフェース | HDMI |
| 視野方向 | 80/80/80/80 |
CH101WX05C-CTディスプレイモジュールは、TFT LCD業界内の特定のプロジェクト要件を満たすように調整された広範なカスタマイズオプションを提供します。カスタマイズプロセスは通常、顧客の独自のアプリケーションニーズを理解するための詳細な相談から始まり、希望するディスプレイサイズ、解像度、インターフェースタイプ、タッチ機能、および環境条件が含まれます。
1つの重要なカスタマイズの側面は、機械的設計です。顧客は、製品エンクロージャーへのシームレスな統合を確実にするために、モジュールの外形寸法、厚さ、または取り付け穴の位置の変更を要求できます。たとえば、スリムまたはコンパクトなデバイス設計に適合するように、ガラスレンズの厚さまたはモジュール全体を調整できます。この柔軟性は、スペースの制約が一般的な産業用制御パネル、医療機器、または自動車用ダッシュボードなどのアプリケーションにとって重要です。
インターフェースのカスタマイズも別の重要な領域です。標準のCH101WX05C-CTにはHDMIインターフェースとUSB電源の静電容量式タッチパネルが付属していますが、顧客はハードウェアエコシステムに合わせてMIPI、RGB、またはLVDSなどの代替インターフェースを必要とする場合があります。Chenghao Optoelectronicは、LCDおよびタッチパネルインターフェースの再定義をサポートしており、さまざまなコントローラーボードおよびオペレーティングシステムとの互換性を実現し、開発時間を短縮し、システムの安定性を向上させます。
バックライトと輝度の調整も可能です。デフォルトの輝度が300 cd/m²のモジュールの白色LEDバックライトは、屋外または高周囲光環境向けに高い輝度レベルにカスタマイズしたり、ポータブルデバイスでの省電力のために暗くしたりできます。さらに、顧客は、過酷な照明条件下での視認性を向上させるために、アンチグレアコーティングや太陽光可読性の向上などの機能を指定できます。
タッチパネルのカスタマイズには、静電容量式または抵抗膜式など、さまざまなタッチ技術のオプションが含まれており、タッチセンサーの設計は、シングルまたはマルチタッチジェスチャをサポートするように調整できます。タッチパネルインターフェースは、顧客の要件に応じてI2C、SPI、またはUSBに変更でき、ターゲットシステムとのスムーズな統合を保証します。
カスタマイズプロセス全体を通じて、Chenghao Optoelectronicは顧客と緊密に連携し、プロトタイプの開発と反復的なテストを提供して、最終製品がすべての機能的および美的仕様を満たしていることを確認します。このワンストップソリューションアプローチ（設計とプロトタイピングから量産まで）により、顧客は特定のアプリケーションニーズに最適化された完全にカスタマイズされたTFT LCDモジュールを受け取ることができます。
Q1: このTFT LCD静電容量式タッチスクリーンのモデル番号は何ですか？
A1: モデル番号は、Chenghao OptoelectronicのCH101WX05C-CTです。
Q2: この製品には認証がありますか？
A2: はい、TFT LCD静電容量式タッチスクリーンは、CE、RoHS、およびFCCの認証を受けています。
Q3: この製品には最小注文数量はありますか？
A3: いいえ、この製品には最小注文数量（MOQなし）はありません。
Q4: 納品中の安全を確保するために、製品はどのように梱包されていますか？
A4: すべての製品は、安全に保つために適切に梱包されています。小さいサイズはトレイ+カートンを使用して梱包され、大きいサイズはフォームスロット+カートンを使用します。梱包は、顧客の要件に応じてカスタマイズすることもできます。
Q5: このタッチスクリーンの注文の一般的な納期と支払い条件は何ですか？
A5: 納期は通常3〜7日です。支払い条件には、TT（電信送金）またはその他の合意された方法が含まれます。
Q6: この製品に関するChenghao Optoelectronicの供給能力はどのくらいですか？
A6: Chenghao Optoelectronicは、月に最大20,000,000個を供給できます。
