Suntech PCワイヤストランドマシン プレストレストワイヤストランドマシン
製品仕様
| No. |
構造 |
ストランド直径 (mm) |
強度 (MPa) |
備考 |
| 1 |
1+6 |
Φ9.53 |
≥1860 |
|
| 2 |
1+6 |
12.7 |
≥1860 |
|
| 3 |
1+6 |
15.2 |
≥1860 |
|
| 4 |
1+6 |
17.8 |
≥1860 |
|
機械の特徴
- スキップ型ストランドマシン 1+6×1250: 各グループは、7個のΦ1250ボビンとモーター駆動ユニットセットを備えています
- ダイと成形: さまざまなサイズに対応する合成型枠とダイ、手動ネジ調整による長手方向の位置調整可能
- 成形ホイールにより、手動微調整が可能
- シリンダー開閉機構により、操作が簡単で信頼性の高い運転が可能で、ワイヤストランドの飛散を防止
製品パラメータ
| No. |
名前 |
数量 |
注記 |
| 1 |
ストランドマシン |
1 |
|
| 2 |
合成ダイ |
1 |
|
| 3 |
成形 |
1 |
|
| 4 |
最初の張力装置 |
1 |
|
| 5 |
中周波炉 |
1 |
|
| 6 |
水冷トラフ |
1 |
|
| 7 |
2番目の張力装置 |
1 |
|
| 8 |
定張力装置 |
2 |
|
| 9 |
ペイオフとテイクアップ |
2 |
|
| 10 |
ワイヤ配置 |
1 |
|
| 11 |
層巻き |
1 |
|
| 12 |
制御システム |
1 |
|
作業システム
祝日中も停止することなく連続運転、1日3交代制で年間検査と修理システムを実施。
| 作業システム |
年間総時間 (h) |
計画停止時間 |
稼働時間 (h) |
非計画停止時間 (h) |
年間有効稼働時間 (h) |
| 3交代制 |
8760 |
576 |
8184 |
1364 |
6299 |
注記: 1: 年間日数は365日です。 2: 計画修理日数は2日/月として計算します。

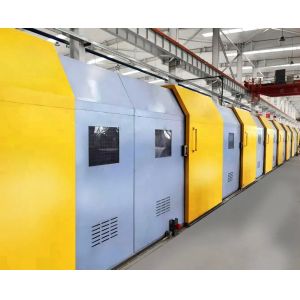

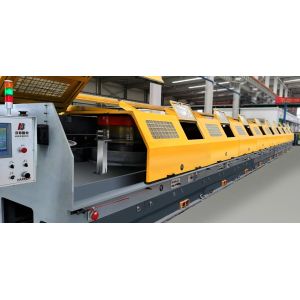

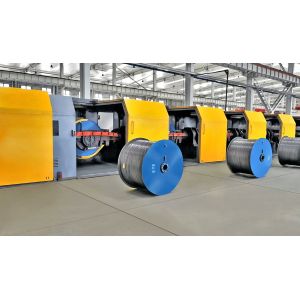

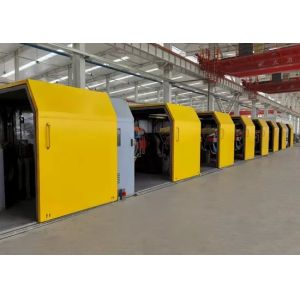

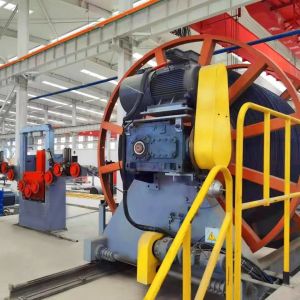

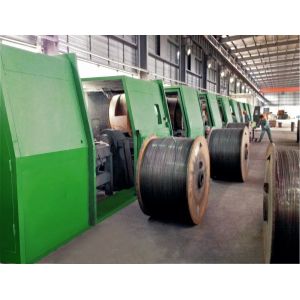

ワークショップ画像
