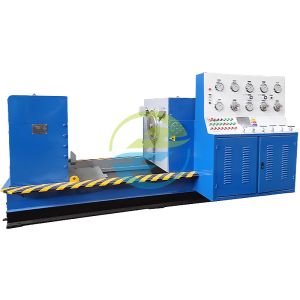

WPT-2 ホールドダウンバルブ試験機は,電機制御,水力駆動,圧力試験,流体介質の貯蔵と循環バルブフレンズの表面を位置付け,移動可能な背口ブランキング方法を使用して,試験結果に影響を与える可能性のある追加の外力を取り除く.精密かつ信頼性の高いバルブ性能試験を保証する液圧駆動とPLCコンピュータ制御で装備され,自動化され正確なテストプロセスを可能にします.

製品アプリケーション

バルブ製造,石油,石油化学,原子力,化学工学,およびバルブメンテナンス部門などの産業で広く使用されています.性能試験 (強度試験) に設計されています.DN15 から 1000mm の名目直径を持つ様々な高圧,中圧,低圧のバルブ,ゲートバルブ,ボールバルブ,ボールバルブ,チェックバルブを含む.試験媒体は水であることができる.工業用試験の様々なニーズを満たす.

製品ハイライト

高統合: 電気機械制御,水力システム,圧力検出,流体介質循環を1つのユニットで組み合わせて,完全で安定した性能を提供します.
先進的な自動化:水力駆動とPLCコンピュータ制御を使用して,作業効率を向上させ,労働強度を削減します.
幅広い試験範囲: バルブ直径がDN15から1200mm (NPS 1" 〜28") 及び圧力範囲がPN1.6から48MPa (クラス150 〜 2500lb) まであり,様々なバルブタイプに適しています.
正確なクランプ: 精確な試験結果を確保するために,国家および国際圧力試験基準を満たすため,バルブフレンズ表面位置と移動可能なバックマハクランプを採用します.
耐久性: 厳しい産業環境での長期にわたる安定した動作のために,25#炭素鋼で作られています.
汎用操作: 異なるユーザの好みやシナリオに合わせて,水力駆動,PLC制御,ボタンの制御をサポートする.
容易な接続: フレンズ接続設計により安定した設置と便利な分解が可能になります.
権威ある認証: 先進技術と信頼性を保証する新しい製品証明書と国内特許が授与されました.

国際基準基準

スタンダード	条項/詳細	適用する
ISO 5208	工業用バルブ圧力試験	バルブ強度,密度,漏れに関する圧力試験方法を定義する.
API 598	バルブ検査と試験	管道弁の検査・試験手順を規定する.
国家基準	バルブ圧力試験要件 (関連条項)	国内安全・性能規制の遵守を保証する

テクニカルパラメータ

パラメータ	仕様
モデル	WPT-2
直径範囲	DN15 1200mm (NPS 1" 28")
圧力範囲	PN1.6 48MPa (クラス150 2500lb)
機体材料	25# 炭素鋼
適用可能なバルブタイプ	門弁,ボール弁,球弁,チェック弁
運転方法	水力駆動,PLCコンピュータ制御,ボタンの制御
接続タイプ	フレンズ接続
テストメディア	水,ガス,石油
マックス密封試験圧力	32.0MPa
最大耐力試験圧力	48.0MPa
固定方法	移動可能なバックマハク・クランプ付きのバルブ・フレンズ表面位置付け
制御システム	水力システム + 電動制御システム
固定メカニズム	固定装置と半径移動可能な口腔から構成される
ローテーションメカニズム	右作業台 90° 翻転メカニズム
オイルポンプ圧力調整範囲	調整可能,デバッグ中に ~ 5MPa

販売後サービス

保証: 材料や工芸の欠陥に対する製造者の12ヶ月保証.
テクニカルサポート: 運用ガイド,トラブルシューティング,標準解釈のための24/7オンラインサポート.
カリブレーションと保守: 試験の精度を保証するために,認定技術者によるオプションの年間カリブレーションサービス.
カスタム・ソリューション: 大量注文や特定の業界ニーズに応じたテスト・コンフィギュレーションと現場でのトレーニングが可能です.
交換部品: 停止時間を最小限にするために,交換部品の迅速な配送 (固定口,シール,水力部品).
