| 属性 | 値 |
|---|---|
| 測定範囲 | -500°/s～+500°/s |
| ゼロバイアス再現性 | <=0.1°/h |
| ゼロバイアス安定性 | <=0.1°/h |
| 帯域幅 | >200Hz |
| 初期化時間 | <5S |
| 通信モード | RS422 |
| 動作温度 | -45℃～+60℃ |
| 保管温度 | -55℃～+75℃ |
| スケールファクタ非線形性 | <50ppm |
| スケールファクタ再現性 | <50ppm |
| 供給電圧 | 5V |

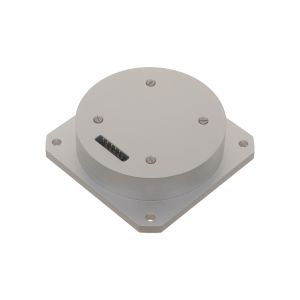

本製品は、光学サニャック効果に基づいた慣性角速度センサーであり、製品の感度軸に沿ったキャリアの角速度を測定するために使用されます。本製品の角速度検出ユニットは光ファイバーリングであり、デジタル閉ループ検出回路を採用して、外部の物理的な角速度によって生じる時計回りおよび反時計回りの伝搬光の光路差を抽出し、光ファイバーリングによって感知します。同時に、光路差信号から変換された電圧信号は、閉ループフィードバックと制御を受け、信号の変調と復調を実現し、角速度信号検出の目的を達成します。
本製品は、光角速度検出ユニットと信号検出ユニットで構成されており、単軸の角増分情報と内部温度情報を提供します。本製品は、主に中精度慣性航法システム、位置決めおよび方向システム、サーボ安定化システムなどの用途に適しています。
| パラメータ | 単位 | 仕様 |
|---|---|---|
| 外形寸法 | mm | 50×50×32 |
| 起動時間 | s | 5 |
| ゼロバイアス安定性（10秒スムージング） | （°）/h | ≤0.1 |
| ゼロバイアス再現性 | （°）/h | ≤0.1 |
| ランダムウォーク係数 | （°）/h1/2 | ≤0.01 |
| スケールファクタ非線形性 | ppm | ≤50 |
| スケールファクタ再現性 | ppm | ≤50 |
| 動作温度 | ℃ | -40～+70 |
| 保管温度 | ℃ | -50～+70 |
| ダイナミックレンジ | （°）/s | ±500 |
| 供給電圧 | V | +5V |
| 定常状態消費電力（全温度） | W | <4 |
| 帯域幅 | Hz | ≥200 |
外形寸法（mm）：50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1（L × W × H）
取り付け寸法（mm）：43 ± 0.1 × 43 ± 0.1（L × W）、φ3.2mm × 4
