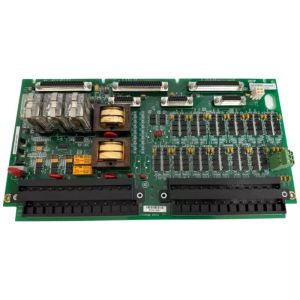

ゲノムIS200TTURH1BECタービンターミネーションボード (turbine termination board) は,ガス,蒸気,風力タービン制御のために設計されたGEのMark VIシステムの一部である.タービンI/Oプロセッサとインターフェースを組み,重要な入力/出力を管理する.12 速度測定用パルスレート装置発電機/バスの電圧信号,電源変圧器からの電圧信号,メインブレーカーコイル (52G) の 125V DC出力,軸電圧/電流センサーの入力.
リレー K25,K25P,およびK25Aを搭載し,どちらもブレーカーパワーのために閉じる必要があります.ジャンパー経由でシンプレックスおよびTMRの構成の両方をサポートします.接続器にはJR5が速度信号,JR5は速度の信号,JR5は速度の信号,JR5は速度の信号,JR5は速度の信号,JR5は速度の信号,JR5は速度の信号,JR5は速度の信号などがあります.他の信号ではJR1JS5,JT5などの追加のTMR対応ポート.ワイヤリングは,接地されたシールドストライプを持つターミナルブロックTB1/TB2を使用;TB3はオプションのTTL接続に対応します.リレー,トランスフォーマー,Dシェル接続器産業用タービン環境では 堅牢な性能を保証します
特徴:
多機能のI/O:速度測定,電圧モニタリング,ブレーカー制御,タービン操作に必要なシャフト信号処理を処理します
解雇支援:シンプレックスまたはTMRシステムのためのジャンパーで設定可能で,TMRは故障耐性のために6つのコネクタを使用します.
重要なリレー:リレーK25,K25P,K25Aが主ブレーカー操作を可能にし,安全な電源配給を保証します.
柔軟な接続性Dシェルコネクタ,ターミナルブロック,TTL用のTB3を含み,さまざまなセンサー/デバイス入力に適応する.
マークVI 互換性:Mark VI/VIeシステムと統合され,ガス,蒸気,風力タービンをサポートする. Mark Vの限られたアプリケーションに対するアップグレードである.
